JAB – J.A. Becker & SöhneMADE IN GERMANY

J.A. Becker & Söhne · Erlenbach, Njemačka

JAB
klipni kompresori

Srednjepritisni i visokopritisni klipni kompresori i boosteri za zrak, dušik, helij i prirodni plin – od 20 do 350 bar, vodom hlađena Series 80 do 410 bar. Kompaktni agregati »plug & play« s vlastitim upravljanjem JABcommand.

Innovative compressor technology · Lifetime business partner

Pronađi modelPošalji upit
JAB visokopritisni klipni kompresor s plavim ventilatoromod1897
godina osnivanja kompanije
1897
standardne serije, Series 80 do 410 bar
350bar
najveći protok (Series 80)
4.100m³/h
modela za zrak, N₂, He i prirodni plin
83
Programi

Sedam programa

Svaki program ima vlastitu stranicu s tehničkim podacima. Brojke u nastavku sažete su iz tabela pojedinih modela.

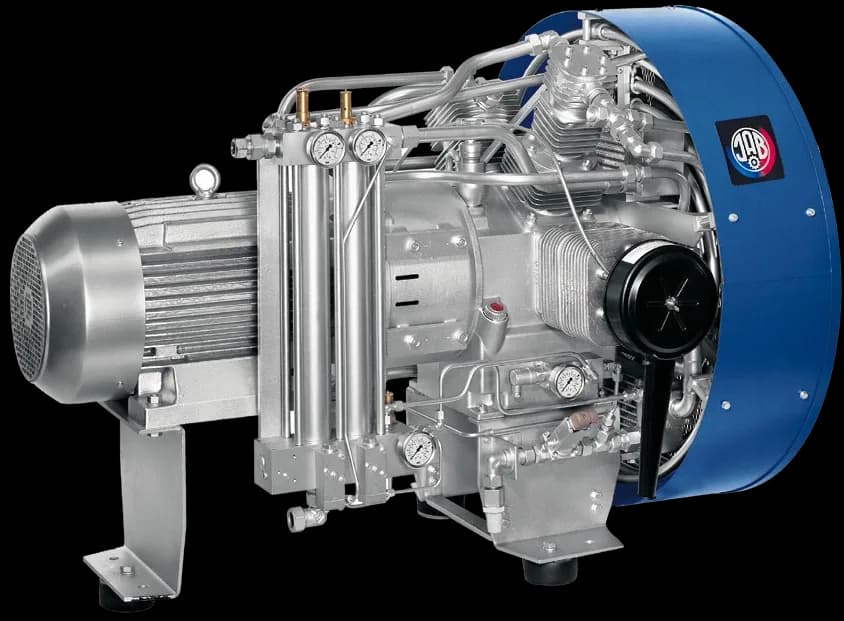

Medium Pressure
Zrak · 40–50 bar

Medium Pressure

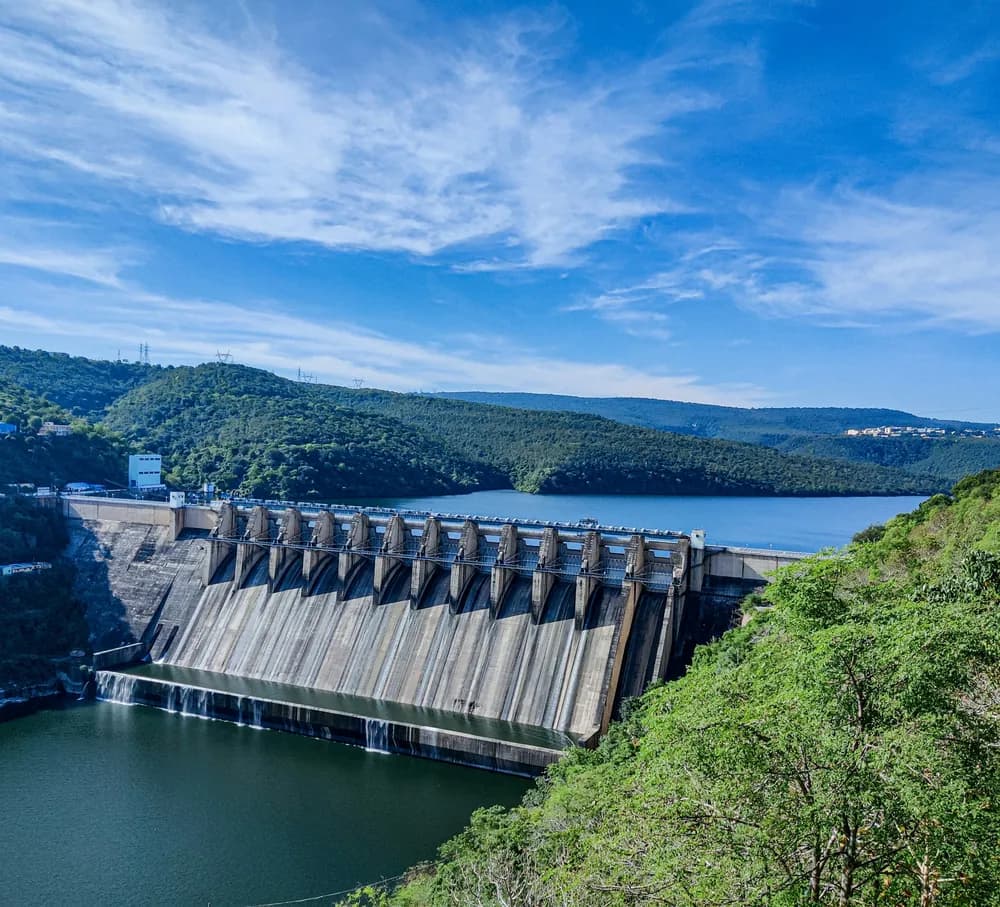

Dvo- i trostepeni kompresori za zrak za pokretanje, ispuhivanje vodnih turbina i ispitne stanice.

Pritisak
40–50 bar
Protok
8–181 m³/h
Snaga
2,2–45 kW
Modela
10
Otvori program
High Pressure
Zrak · 64–350 bar

High Pressure

Tro- i četverostepeni kompresori za ispitne stolove, vakuum u VN postrojenjima i pogon kuglastih ventila.

Pritisak
64–350 bar
Protok
13–180 m³/h
Snaga
4–45 kW
Modela
16
Otvori program
Air Booster MP
Zrak · ulaz 5–13 bar

Air Booster MP

Podiže pritisak iz postojeće mreže komprimiranog zraka na 20, 30 ili 40 bar – pri velikim protocima.

Pritisak
40 bar
Protok
62–666 m³/h
Snaga
11–30 kW
Modela
4
Otvori program
Nitrogen
Dušik · do 350 bar

Nitrogen

Plinonepropusni kompresori i boosteri za dušik iz PSA ili membranskih generatora.

Pritisak
40–350 bar
Protok
9–182 m³/h
Snaga
3–45 kW
Modela
14
Otvori program
Helium
Helij · do 350 bar

Helium

Plinonepropusna izvedba za helij: pritisno nepropusno kućište koljenastog vratila i zaptivka vratila bez curenja.

Pritisak
40–350 bar
Protok
8–141 m³/h
Snaga
3–45 kW
Modela
12
Otvori program
CNG
Prirodni plin · do 300 bar

CNG

Kompresori za prirodni plin i bioplin s ulaznim pritiskom od 0,02 bar – za punionice i ispitne stolove.

Pritisak
40–300 bar
Protok
8–147 m³/h
Snaga
1,9–40 kW
Modela
13
Otvori program
CNG Booster
Prirodni plin · ulaz do 40 bar

CNG Booster

Boosteri s ulaznim pritiskom 1,5–40 bar za CNG punionice i utiskivanje bioplina u plinsku mrežu.

Pritisak
20–300 bar
Protok
35–440 m³/h
Snaga
10–44 kW
Modela
14
Otvori program
83

Niste sigurni koji?

Alat za odabir uspoređuje sve modele prema plinu, pritisku i protoku.

Na odabir
Vodom hlađeni · Series 80

JAB Series 80 vodom hlađeni kompresori

Za zrak, inertne plinove, prirodni plin i bioplin, i u zahtjevnim prostorima te pri visokim temperaturama okoline. Pritisno otporno kućište koljenastog vratila i spremnik ulja, plazma nitrirani i honani cilindri, ulje nije potrebno dolijevati između dva servisa.

Ulazni pritisak
0–16 bar
Protok
do 4100 m³/h
Pritisak
do 410 bar
Stepeni
1–5
Motor
90–200 kW
Broj obrtaja
do 1500 min⁻¹

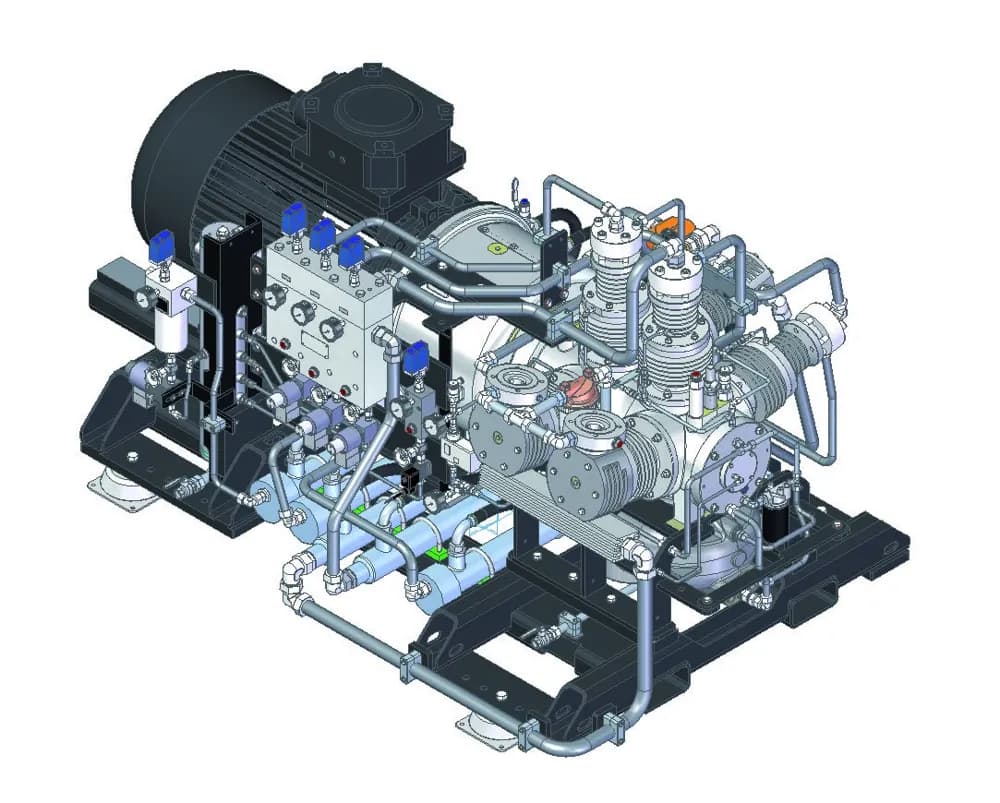

JAB »Water Buffalo« V 750/300 NG6, vodom hlađeni booster za prirodni plin

Water Buffalo · V 750/300 NG6Prirodni plin/bioplin, ulaz 4–6 bar, 800 m³/h do 300 bar, 5 stepeni, 6 cilindara, 160 kW. Predstavljen na sajmu ComVac 2017.

Odabir modela

Koji JAB odgovara vašem pritisku i protoku?

Odaberite plin, način ulaza, konačni pritisak i potrebni protok. Grafikon prikazuje svih 83 modela; istaknuti su oni koji postižu vaš pritisak i protok bez pretjeranog predimenzioniranja.

Plin

Ulaz

300bar
40m³/h

19 odgovarajućih modela

Protoci prema ISO 1217 na usisnoj strani. Kod boostera protok ovisi o ulaznom pritisku. Konačni odabir potvrđujemo proračunom za vaš slučaj.

Protok u odnosu na najveći pritisak

2040601001502503505102050100200500Najveći pritisak (bar)Protok (m³/h)JAB SV 125/40 · 40 bar · 7,5 m³/hJAB SV 245/40 · 40 bar · 14,7 m³/hJAB SV 500/40 · 40 bar · 30 m³/hJAB SV 600/40 · 40 bar · 36 m³/hJAB SV 700/40 · 40 bar · 45,4 m³/hJAB SV 1000/40 · 40 bar · 59,4 m³/hJAB SV 1100/40 · 40 bar · 66 m³/hJAB SV 1400/40 · 40 bar · 85,8 m³/hJAB SV 2400/50 · 50 bar · 141 m³/hJAB SV 3000/40 · 40 bar · 181,2 m³/hJAB SV 200/64 · 64 bar · 12,9 m³/hJAB SV 1101/64 · 64 bar · 66 m³/hJAB SV 3000/70 · 70 bar · 180 m³/hJAB SV 1101/80 · 80 bar · 66 m³/hJAB SV 2000/80 · 80 bar · 117,9 m³/hJAB SV 1101/120 · 120 bar · 66 m³/hJAB SV 270/150 · 150 bar · 16,2 m³/hJAB SVB 1100/150 · 150 bar · 67,8 m³/hJAB SV 225/350 · 350 bar · 13,1 m³/hJAB SVC 300/350 · 350 bar · 17,4 m³/hJAB SVB 450/250 · 250 bar · 27,3 m³/hJAB SVC 450/350 · 350 bar · 27,3 m³/hJAB SVD 600/350 · 350 bar · 34,5 m³/hJAB SVD 700/350 · 350 bar · 42 m³/hJAB SVB 1100/350 · 350 bar · 64,8 m³/hJAB SVB 1300/350 · 350 bar · 83,4 m³/hJAB V 5345-2/40 · 40 bar · 61,8–154,8 m³/hJAB V 5360-2/40 · 40 bar · 108–207,9 m³/hJAB V 5461-2/40 · 40 bar · 228,6–456 m³/hJAB V 5461-3/40 · 40 bar · 348,9–666 m³/hJAB SV 125/40 He · 40 bar · 7,5 m³/hJAB SV 245/40 He · 40 bar · 14,7 m³/hJAB SV 500/40 He · 40 bar · 30 m³/hJAB SV 1100/40 He · 40 bar · 66 m³/hJAB SV 2400/40 He · 40 bar · 141 m³/hJAB SV 1101/80 He · 80 bar · 66 m³/hJAB SVB 225/250 He · 250 bar · 13,5 m³/hJAB SVC 450/350 He · 350 bar · 27,3 m³/hJAB SVD 600/350 He · 350 bar · 34,5 m³/hJAB SVD 700/350 He · 350 bar · 42 m³/hJAB SVB 1100/350 He · 350 bar · 64,8 m³/hJAB SVB 1300/350 He · 350 bar · 83,4 m³/hJAB SV 125/40 N · 40 bar · 8,6–10,3 m³/hJAB SV 245/40 N · 40 bar · 15,1–17,9 m³/hJAB SV 500/40 N · 40 bar · 32,7–38,6 m³/hJAB SV 1100/40 N · 40 bar · 71,4–84,4 m³/hJAB SV 2400/40 N · 40 bar · 153,9–181,9 m³/hJAB SV 225/350 N · 350 bar · 13,4–18,3 m³/hJAB SVC 450/350 N · 350 bar · 30,8–39,2 m³/hJAB SVD 700/350 N · 350 bar · 46,6–59,3 m³/hJAB SVB 1100/350 N · 350 bar · 72–85,8 m³/hJAB SVB 1300/350 N · 350 bar · 90–108,4 m³/hJAB SVB 1300/350 N1 · 350 bar · 109–145 m³/hJAB V 5635/350 N (4 kW) · 350 bar · 9,2 m³/hJAB V 5635/350 N (5.5 kW) · 350 bar · 12,3 m³/hJAB V 5650/350 N · 350 bar · 30 m³/hJAB SV 125/40 NG · 40 bar · 7,5–9 m³/hJAB SV 200/40 NG · 40 bar · 12–14,4 m³/hJAB SV 245/40 NG · 40 bar · 14,7–17,4 m³/hJAB SV 1100/60 NG · 60 bar · 66–84 m³/hJAB SV 1400/60 NG · 60 bar · 85,2–108,6 m³/hJAB SV 225/300 NG · 300 bar · 13,3–17 m³/hJAB SVC 325/300 NG · 300 bar · 19,5–24,8 m³/hJAB SVC 450/300 NG · 300 bar · 27,2–34,7 m³/hJAB SVD 700/300 NG · 300 bar · 42,8–54,6 m³/hJAB SVB 950/300 NG · 300 bar · 57,4–85,8 m³/hJAB SVB 1100/300 NG · 300 bar · 66,1–84,2 m³/hJAB SVB 1300/300 NG · 300 bar · 85,1–125,1 m³/hJAB SVB 1300/300 NG1 · 300 bar · 116,2–147,2 m³/hJAB V 5650/300 NG6 · 300 bar · 37,7 m³/hJAB V 5660/300 NG4 · 300 bar · 35,1 m³/hJAB V 5740/300 NG40 · 300 bar · 136–189 m³/hJAB V 5760/300 NG16 · 300 bar · 87–161 m³/hJAB V 245/300 NG16 · 300 bar · 129,7–245 m³/hJAB V 5770/300 NG4 · 300 bar · 40–85 m³/hJAB V 5780/300 NG4 · 300 bar · 52–108 m³/hJAB V 5780/300 NG6 · 300 bar · 82–144 m³/hJAB V 5780/300 NG8 · 300 bar · 79–140 m³/hJAB V 200/300 NG8 · 300 bar · 134–206 m³/hJAB V 5790/300 NG3,5 · 300 bar · 66–117 m³/hJAB V 190/300 NG3 · 300 bar · 115,8–186 m³/hJAB V 5780-2/20 NG6 FU · 20 bar · 220 m³/hJAB V 5780-4/20 NG6 FU · 20 bar · 440 m³/h
  • Zrak
  • Dušik
  • Helij
  • Prirodni plin
  • Booster (predpritisak)
  • Vaš zahtjev
ModelProgramPritisak (bar)Protok (m³/h)Snaga (kW)Stepeni / cilindriUlaz (bar)
SVD 700/300 NGCNG30042,8–54,6244 / 40,02–0,3
SVD 700/350High Pressure3504218,54 / 4atmosferski
SVD 700/350 HeHelium35042224 / 4atmosferski
V 5770/300 NG4CNG Booster30040–85304 / 41,5–4
SVD 700/350 NNitrogen35046,6–59,3224 / 40,1–0,4
SVB 950/300 NGCNG30057,4–85,8304 / 40,02–0,3
SVB 1100/300 NGCNG30066,1–84,2304 / 40,02–0,3
V 5780/300 NG4CNG Booster30052–108304 / 41,5–4
Tehnologija

Izgrađen za neprekidan rad

Svi JAB kompresori temelje se na istoj osnovi: izravan pogon, učinkovito hlađenje i podmazivanje pod pritiskom. Presjek prikazuje visokopritisni model.

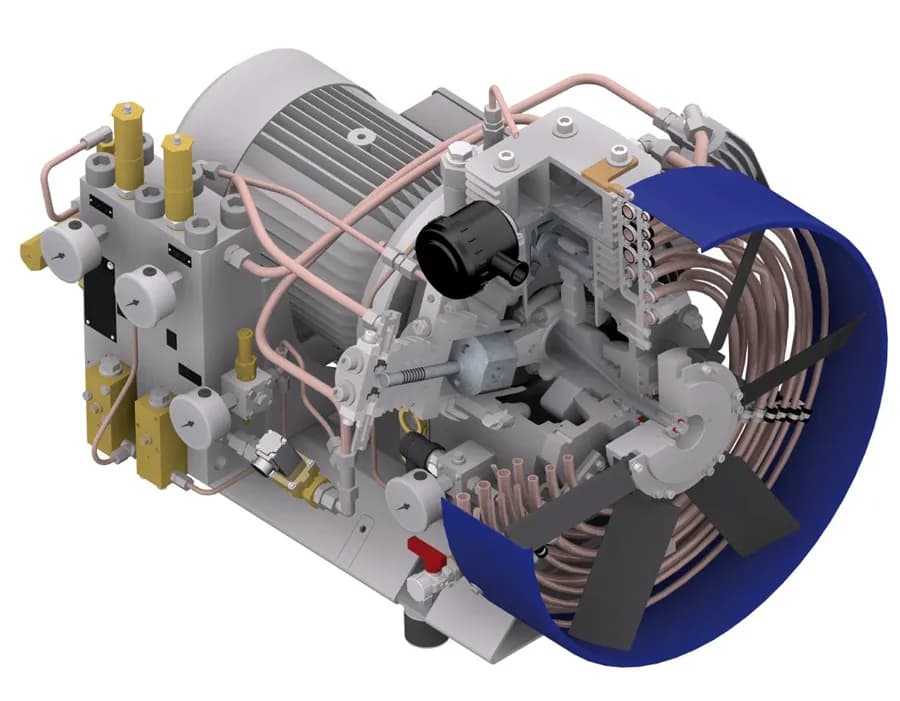

Presjek visokopritisnog kompresora JAB
  1. Zračni filterOptimiziran za protok i buku, s visokim predodvajanjem i malim padom pritiska.
  2. Posebno obrađeni cilindriMinimalna potrošnja ulja, mali gubici propuštanja i malo trošenje.
  3. Izravan pogonMotor je izravno spojen s kompresorom – bez gubitaka remenskog prijenosa.
  4. Učinkovito hlađenjeNiska međutemperatura i izlazna temperatura.
  5. Separatori bez održavanjaBez troškova održavanja separatora.
  6. Automatski ispust kondenzataBez dodatnih elektromagnetskih ventila.
  7. Kvalitetni ležajevi koljenastog pogonaZa neprekidan i dugotrajan rad.
  8. Podmazivanje pod pritiskomS kontrolom pritiska ulja za dug vijek trajanja.
  9. Montaža u tri tačkeBez vibracija, temelj nije potreban.

Plinska izvedba

  • Plinonepropusna zaptivka vratila – bez curenja
  • Pritisno nepropusno kućište koljenastog vratila, ulazni pritisak do 40 bar
  • Presostati umjesto sigurnosnih ventila – bez ispuštanja plina i manje cijevi
Upravljanje

JABcommand UNI plus

Upravljanje nadzire i štiti kompresor, automatizira rad agregata te pojednostavljuje servis i održavanje.

  • Poruke o greškama u punom tekstu i s klasičnim kodom, velika memorija grešaka
  • Žuta informacijska LED upozorava na servisne intervale (zaptivke, vratilo, klipovi)
  • Kao nadređeno upravljanje nadzire i upravlja jednim ili više kompresora
  • Sklopke i tipke prema normi EN 60204 za jednostavno rukovanje
  • Nadzor smjera okretanja i beznaponski kontakti za povezivanje u nadzorni sistem

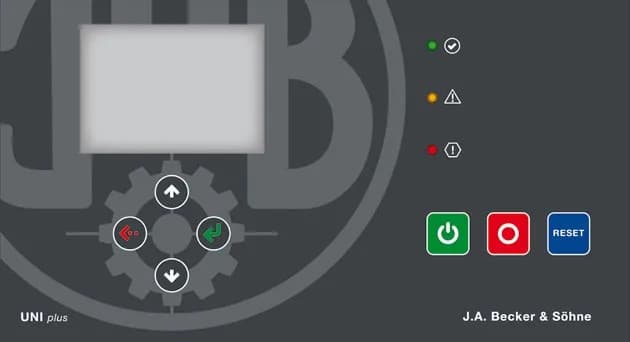

Upravljačka ploča JABcommand UNI plus
Primjene

Gdje rade kompresori JAB

Područja primjene iz JAB-ovih kataloga, s programima koje za njih preporučujemo.

VN postrojenjaZrak

VN postrojenja

Stvaranje vakuuma i opskrba visokonaponskih rasklopnih uređaja.

High Pressure
CjevovodiZrak

Cjevovodi

Pogon kuglastih ventila na plinovodima i naftovodima.

High Pressure
CNG punioniceCNG

CNG punionice

Punjenje osobnih vozila, kamiona i autobusa prirodnim plinom do 300 bar.

CNGCNG Booster

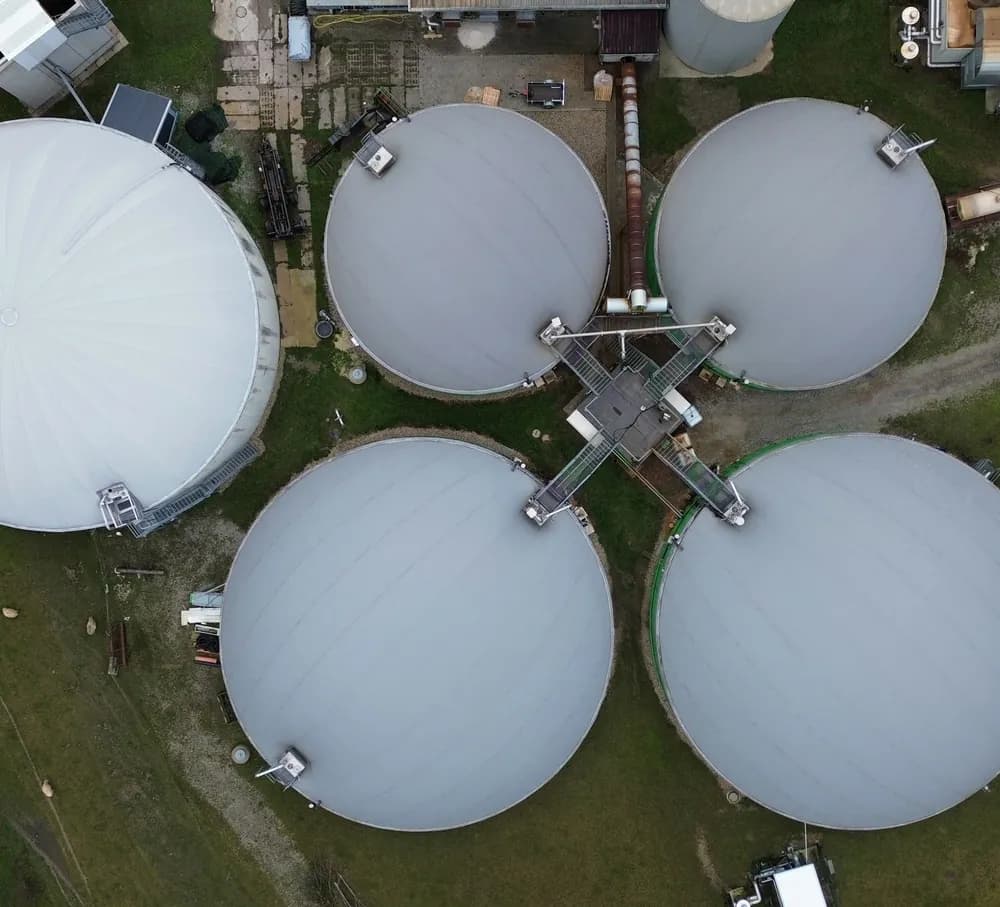

BioplinCNG

Bioplin

Komprimiranje i utiskivanje bioplina u plinsku mrežu.

CNG BoosterCNG
Termičko skidanje srhaCNG

Termičko skidanje srha

Plin za termičko skidanje srha i usisavanje propuštenog plina na procesnim kompresorima.

CNGCNG Booster
Industrijski plinoviN₂He

Industrijski plinovi

Dušik iz PSA i membranskih generatora, helij za GIT i punjenje – plinonepropusno.

NitrogenHelium
Agregat i servis

Plug & play agregat

Kompresor dobivate kao sastavljen, ožičen agregat na osnovnom okviru – KOMP-R brine o svemu ostalom.

Kompresorski agregat

Uz kompresor agregat obično uključuje električno upravljanje, senzore pritiska na ulazu i izlazu, nadzor izlazne temperature, priključna crijeva i pregradne spojnice. Opseg ovisi o tipu kompresora.

  • Grijanje
  • Sušači
  • Filteri
  • (Visoko)pritisni spremnici
  • Armature
  • Zvučno izolirane kabine

Od upita do rada

  1. 1
    Odabir i proračunModel i opremu biramo prema plinu, ulaznom i konačnom pritisku te protoku.
  2. 2
    Prijemna ispitivanjaPo potrebi s certificiranjem i prijemom kod proizvođača.
  3. 3
    Montaža i puštanje u radPostavljanje, priključivanje i puštanje u rad na lokaciji te obuka osoblja.
  4. 4
    Servis i dijeloviRedoviti servis, originalni rezervni dijelovi JAB i brz odziv.

KOMP-R – vaš partner za JAB u regiji

Savjetujemo pri odabiru, isporučujemo agregat s opremom i brinemo o servisu tokom cijelog vijeka trajanja.
