90 % brža ugradnja
Postavite sistem za stezanje, pričvrstite mjernu jedinicu – gotovo. Bez cjevarskih radova i bez planiranog zaustavljanja.
Novi uređaj

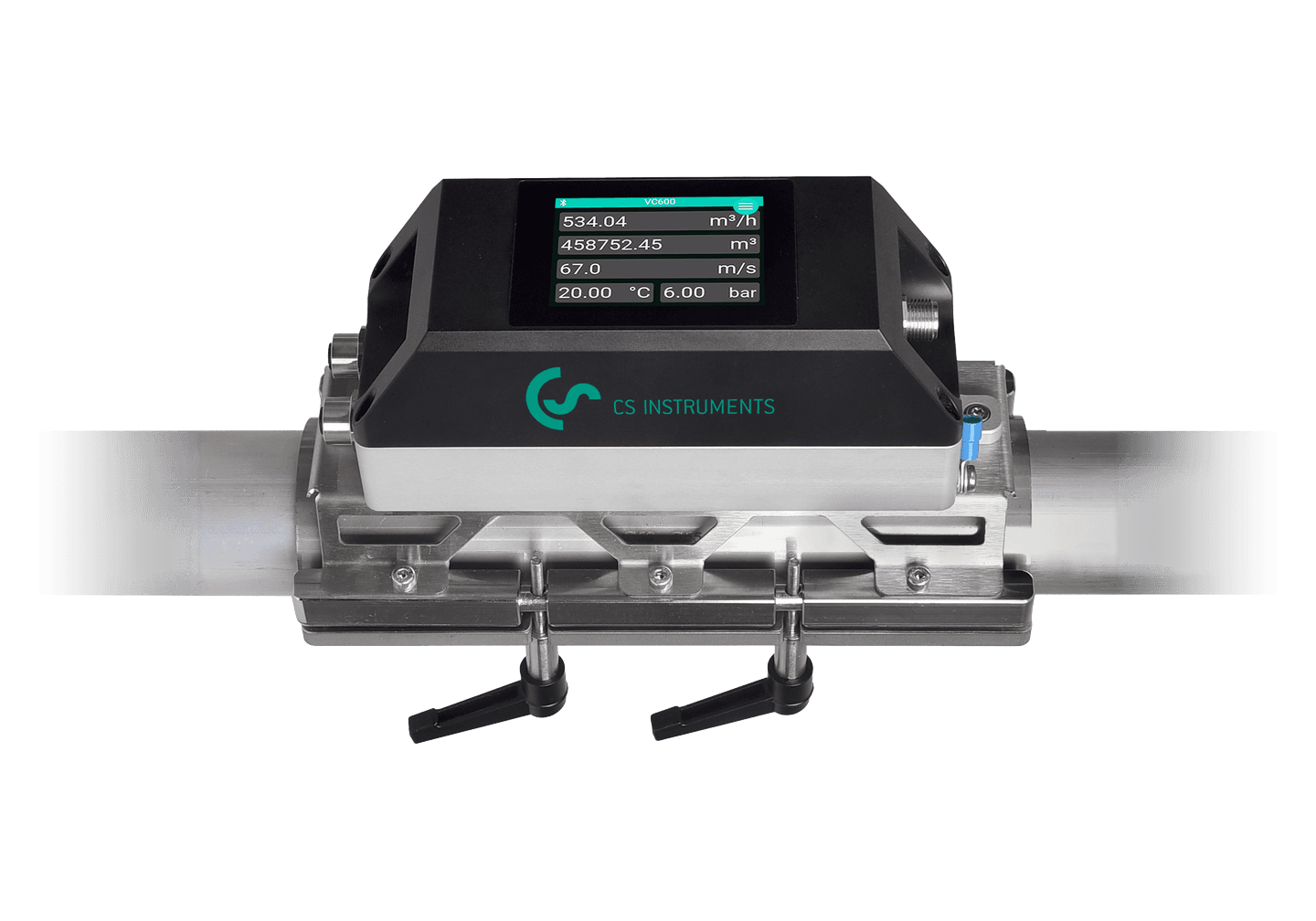

CS Instruments – VC 600
Ultrazvučni clamp-on mjerač protoka za komprimovani zrak i gasove. Pričvrstite ga na vanjsku stranu cijevi poput obujmice – bez bušenja, bez zavarivanja i bez zaustavljanja proizvodnje.
| Montaža: Na vanjsku stranu cijevi sistemom za brzo stezanje (obujmica) |
| Mjerni princip: Ultrazvučni clamp-on, razlika vremena prolaza |
| Vanjski promjer cijevi: Ø 25 … 90 mm (veći na upit) |
| Mjerni raspon: 0,08 … 20 ili 25 m/s; do 2960 m³/h pri 7 bar(g) |
| Radni pritisak: od 3 bar(g), bez gornjeg ograničenja |
| Cijevi: Čelik, nehrđajući čelik, aluminij |
| Interfejsi: 4–20 mA, Modbus-RTU, Bluetooth; opciono Ethernet/PoE, M-Bus, IO-Link |
| Montaža: Na vanjsku stranu cijevi sistemom za brzo stezanje (obujmica) |
| Mjerni princip: Ultrazvučni clamp-on, razlika vremena prolaza |
| Vanjski promjer cijevi: Ø 25 … 90 mm (veći na upit) |
| Mjerni raspon: 0,08 … 20 ili 25 m/s; do 2960 m³/h pri 7 bar(g) |
| Radni pritisak: od 3 bar(g), bez gornjeg ograničenja |
| Cijevi: Čelik, nehrđajući čelik, aluminij |
| Interfejsi: 4–20 mA, Modbus-RTU, Bluetooth; opciono Ethernet/PoE, M-Bus, IO-Link |
Montaža poput obujmice
Na cijevi za nekoliko minuta – bez bušenja, zavarivanja i zaustavljanja
VC 600 mjeri izvana. Sistem za stezanje obuhvati cijev, a mjerna jedinica se na njega pričvrsti odvijačem. Cjevovod nije potrebno otvarati, sistem ostaje pod pritiskom i proizvodnja radi dalje.
- 90 %manje vremena za ugradnju
- 0zahvata u cijev – bez bušenja, zavarivanja i rezanja
- 100 %bez curenja – bez zaptivki i dodira s medijem
- Ø 25–90 mmvanjski promjer cijevi s jednom mjernom jedinicom
Postavite sistem za stezanje
Sistem za brzo stezanje od nehrđajućeg čelika 316L postavite na postojeću cijev – bilo gdje na ravnom dijelu.

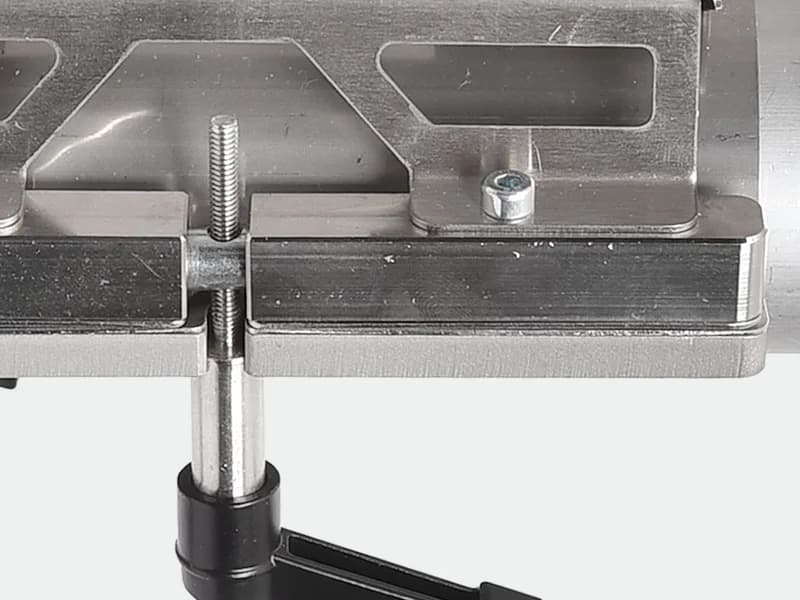

Zatvorite obujmicu
Pomoću dvije ručice sistem brzo i čvrsto stegnete na cijev. Cijev ostaje zatvorena i pod pritiskom.

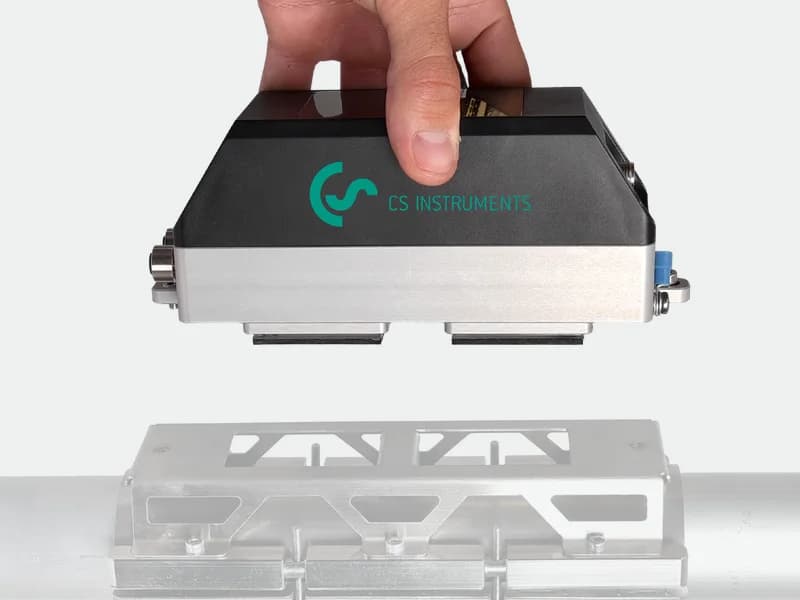

Umetnite mjernu jedinicu
Mjernu jedinicu postavite u sistem za stezanje – bez dodira s medijem i bez prekida rada.

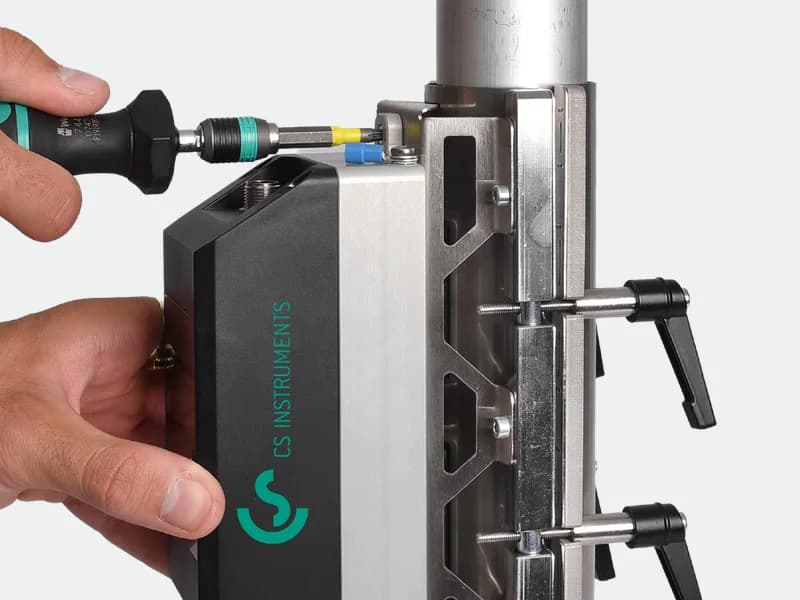

Pritegnite odvijačem – gotovo
Mjernu jedinicu pričvrstite odvijačem, na ekranu unesite promjer cijevi i provjerite kvalitet signala. VC 600 mjeri.

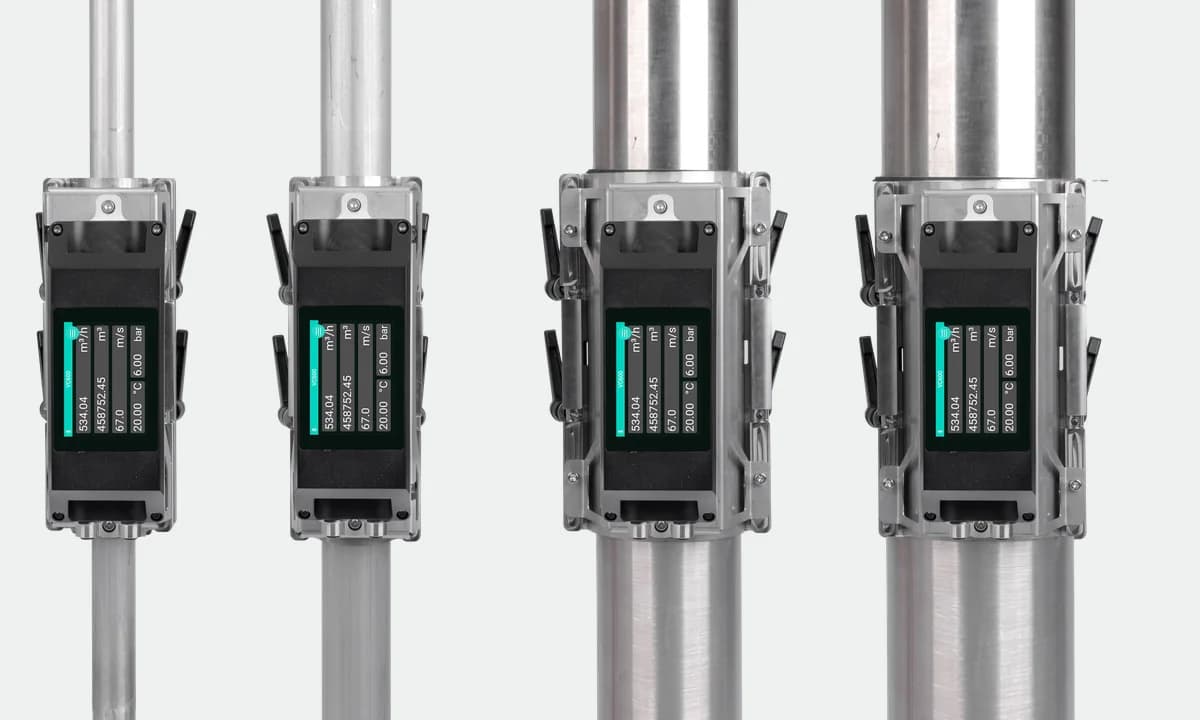

Jedna mjerna jedinica za sve promjere
Univerzalna mjerna jedinica odgovara svim sistemima za stezanje od Ø 25 do Ø 90 mm. Za drugu cijev mijenjate samo sistem za stezanje.
- 10 veličina sistema za stezanje (A20 … A100), veći promjeri na upit
- Čelik, nehrđajući čelik i aluminij; debljina stijenke 1,5 … 5,0 mm
- Komprimovani zrak, dušik i drugi gasovi
Puštanje u rad bez priručnika
Ekran osjetljiv na dodir vodi vas kroz tri koraka: unos dimenzija cijevi, provjera kvaliteta signala i postavljanje izlaza. Sve to možete postaviti i mobilnim telefonom.
- Kvalitet signala na ekranu: SNR, jačina i kvalitet signala, brzina
- Besplatna aplikacija CS SensorApp (iOS/Android) putem Bluetootha
- Servisna podrška na daljinu direktno iz aplikacije
Ugradnja je moguća u bilo kojem trenutku tokom rada: bez rada na cjevovodu pod pritiskom, bez otvaranja cijevi i stoga bez ograničenja pritiska.
- Sistem za brzo stezanje (obujmica)Od nehrđajućeg čelika 316L, za vanjski promjer cijevi Ø 25 … 90 mm (A20 … A100); stezanje pomoću dvije ručice.
- Univerzalna mjerna jedinicaUltrazvučni clamp-on senzor (predajnik i prijemnik), kompatibilan sa svim sistemima za stezanje Ø 25 … 90 mm; pričvršćivanje odvijačem.
- Ekran osjetljiv na dodirDirektno postavljanje i prikaz mjerenja na licu mjesta: protok, potrošnja, brzina, temperatura i pritisak.
- Bluetooth i CS SensorAppNaziv mjernog mjesta, poništavanje brojača, jedinice, vrsta gasa, postavke nulte tačke i usrednjavanja, mjerenja uživo i krivulje.
- Izlazi 4…20 mA i RS 485 (Modbus-RTU)Standardno; Modbus interfejs i analogni izlaz postavljaju se zasebno.
- Ugrađeni zapisivač podataka50 MB memorije (oko 2 godine pri intervalu od 10 minuta), izvoz analiza potrošnje i curenja u CSV ili PDF.
- Kompenzacija pritiska i temperatureRučni unos pritiska i temperature na ekranu ili mjerenje vanjskim senzorima; normni protok prema ISO 1217 ili pri 0 °C / 1013 mbar.
| Parameter | VC 600 |
|---|---|
| Mjerni parametri | m³/h, l/min (1000 mbar, 20 °C) za komprimovani zrak; Nm³/h, Nl/min (1013 mbar, 0 °C) za gasove |
| Podesive jedinice (CS SensorApp) | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h |
| Senzor | Ultrazvučni clamp-on (razlika vremena prolaza) |
| Mjereni medij | Zrak, gasovi |
| Kod sistema za stezanje | A20 |
| Unutrašnji promjer (primjer) [mm] | 21,7 |
| Konačna vrijednost pri radnim uslovima [m³/h] | 26,63 |
| Mjerni raspon od [m³/h] | 0,85 |
| Mjerni raspon do [m³/h] | 213 |
| Dužina L [mm] | 218 |
| Širina B [mm] | 62 |
| Visina H maks. [mm] | 162,5 |
| Tačnost (m.v. = mjerena vrijednost, k.v. = konačna vrijednost, pri radnim uslovima) | ± 1,5 % m.v. ± 0,3 % k.v. |
| Radna temperatura [°C] | −20 … +80 |
| Radni pritisak | od 3 bar(g), bez gornjeg ograničenja |
| Materijal cijevi | Čelik, nehrđajući čelik, aluminij |
| Debljina stijenke [mm] | 1,5 … 2,2 ili 2,2 … 5,0 |
| Digitalni izlaz | RS 485 (Modbus RTU), M-Bus (opciono), Ethernet ili PoE, IO-Link, Bluetooth |
| Analogni izlaz | 4…20 mA za m³/h ili l/min |
| Ulazi za vanjske senzore | Pritisak: 4…20 mA (2-žilno) ili RS 485 (Modbus RTU) za PTS 500; temperatura: Pt 100 / Pt 1000 (2-, 3- ili 4-žilno) ili 4…20 mA |
| Napajanje | 18 … 36 V DC, 7 W |
| Opterećenje | < 500 Ω |
| Kućište | Polikarbonat (IP 65), aluminij |
| Sistem za brzo stezanje | Nehrđajući čelik 316L |
| Položaj ugradnje | Proizvoljan |
| Zapisivač podataka | 50 MB (pri intervalu od 10 min oko 2 godine) |
Zašto clamp-on?
100 % pouzdan proces
Neinvazivno: bez bušenja, zavarivanja i rizika od kontaminacije. Kvalitet komprimovanog zraka nakon ugradnje nije potrebno ponovno certifikovati.
100 % sigurnost
Bez rada na cijevi pod pritiskom i bez otvaranja cjevovoda – stoga bez ograničenja pritiska. Ugradnja je moguća bilo kada tokom rada.
100 % bez curenja
Bez zaptivki i bez direktnog dodira s medijem.
0 % gubitka energije
Mjerna jedinica u struji ne uzrokuje diferencijalni pritisak i ne stvara curenja.
Širi mjerni raspon
0,08 … 20 ili 25 m/s – znatno više nego kod uobičajenih clamp-on senzora. Prikladan za mjerenje curenja i za vrlo velike protoke, s vrlo brzim odzivom.
Ekran osjetljiv na dodir i CS SensorApp
Postavljanje i očitavanje na ekranu ili putem Bluetootha besplatnom aplikacijom za iOS i Android – i na teško dostupnim mjestima.
Analiza potrošnje i curenja
Ugrađeni zapisivač od 50 MB: profil potrošnje i curenja za posljednje dvije godine (interval 10 min), izvoz u CSV ili PDF.
Proizvodnja poluprovodnika
Čisti prostoriPouzdana snabdijevanje vrlo čistim gasovima i komprimovanim zrakom: mjerenje bez pristupa cjevovodu, bez rizika od kontaminacije i tokom rada.
Farmaceutska industrija
Higijena i sigurnostPotrošnju zraka i gasova mjerite neinvazivno – bez otvaranja cijevi i prekida proizvodnje. Cjelovitost cjevovoda ostaje očuvana.
Prehrambena industrija
Punjenje i pakovanjeMjerenje protoka izvana sprječava kontaminaciju, skraćuje zastoje i omogućava praćenje potrošnje i curenja u proizvodnji, punjenju i pakovanju.
Kompresorske stanice
Potrošnja i curenjaNaknadna ugradnja mjerenja potrošnje na postojeće razvode bez zaustavljanja kompresorske stanice – i za mjerenje curenja.
