100 %učinkovitost pogona

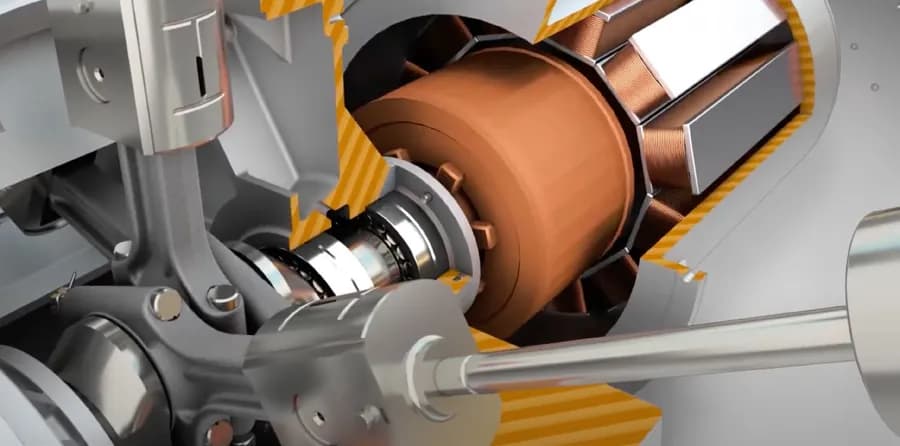

Motor bez vratila
Rotor je pričvršćen izravno na vratilo kompresora: bez remena, zatezanja, provjere spojke i poravnanja. Remenski pogon gubi 5–7 % već nov i do 12 % kad je istrošen.
- Kompresori
- Visokotlačni kompresori
- Belliss & Morcom
Dio grupe Ingersoll Rand · Redditch, Velika Britanija
Bezuljni kompresori za zrak i plinoveSvaki detalj
je važan
Bezuljni klipni kompresori i boosteri od 4 do 90 bar za puhanje PET ambalaže i industriju. Motor bez vratila sa 100 % učinkovitosti pogona, dijagonalna V i W izvedba te vodom hlađeni motori znače niže račune za energiju i više radnog vremena.
Proizvođač od1852- Konačni tlak
- 4–90bar
- Najveći protok (FAD)
- 3.282m³/h
- Učinkovitost pogona, motor bez vratila
- 100%
- Između servisa
- 8.000h
- Bezuljni zrak prema ISO 8573-1 (TÜV)
- Klasa 0
Svaka specifikacija je važna
Serije Belliss & Morcom
Sve serije su bezuljne, hlađene vodom i pokreće ih motor bez vratila. Podaci u nastavku sažeti su iz tablica brošura 2026 (50 Hz, ISO 1217).
PET · V izvedba

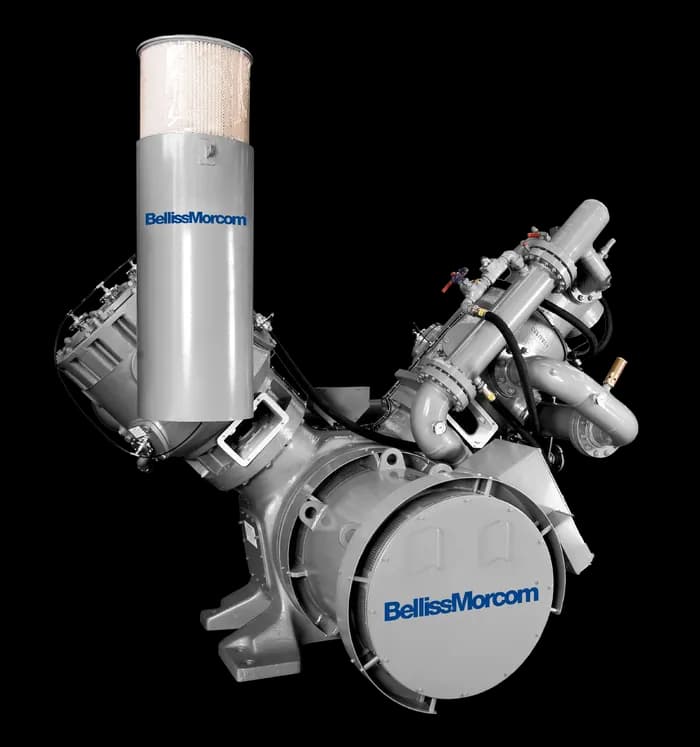

VH
Trostupanjski V kompresor s cilindrima pod kutom od 60° – najveći bezuljni kapacitet na najmanjoj površini.
- Tlak
- 30–40 bar
- Protok (FAD)
- 420–1510 m³/h
- Snaga
- 70–242 kW
- Modela
- 7
PET i industrija · W izvedba

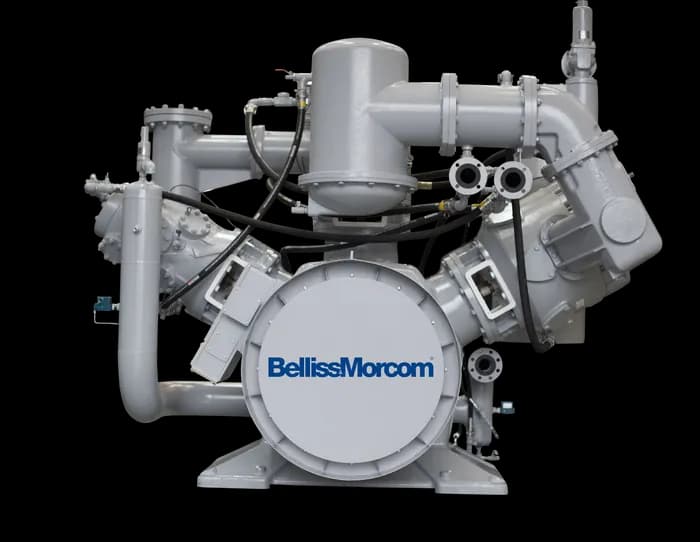

WH / W370
Dvoradna W izvedba za velike protoke: trostupanjska regulacija 0–50–100 % i manja potrošnja energije.
- Tlak
- 5–45 bar
- Protok (FAD)
- 1566–3220 m³/h
- Snaga
- 183–525 kW
- Modela
- 13
Industrija · 20–40 bar
VM130
Kompaktne trostupanjske jedinice V130 za procesni zrak i plinove pri srednjem tlaku.
- Tlak
- 20–40 bar
- Protok (FAD)
- 402–564 m³/h
- Snaga
- 60–101 kW
- Modela
- 2
Industrija · 4–45 bar

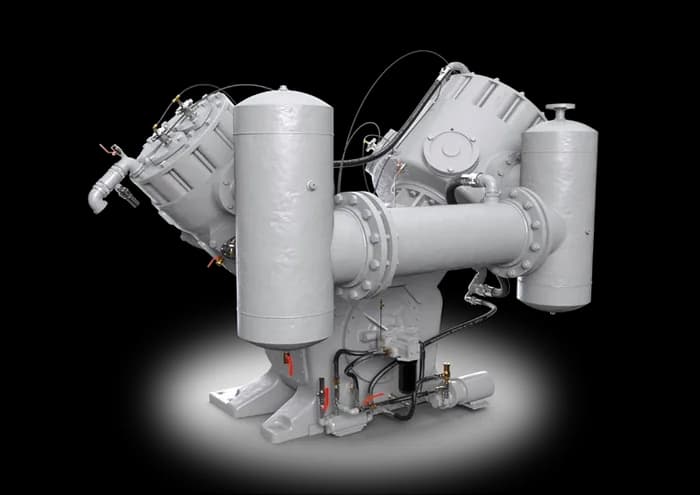

VM250
Svestrana platforma V250: dvostupanjska za 4–14 bar, trostupanjska do 45 bar.
- Tlak
- 4–45 bar
- Protok (FAD)
- 720–2340 m³/h
- Snaga
- 85–275 kW
- Modela
- 7
37
modela u alatu za odabir
Unesite tlak i protok te provjerite koji modeli Belliss & Morcom odgovaraju.
Otvori odabirIndustrijski program
Tri tlačna razreda
Osim PET-a, industrijski program pokriva niski, srednji i visoki tlak – za zrak, a s pretlakom na ulazu i za plinove.
- Niski tlak8 dvostupanjskih modela, od V8-2N do W370-45-2N4–14 bar
- Srednji tlak13 trostupanjskih modela, V130, V250, W370 i W54010–45 bar
- Visoki tlak3 modela V290M, V660M i V780M20–90 bar
Boosteri za plinove
S pretlakom na ulazu kompresori rade kao boosteri za zrak i plinove – više protoka uz istu veličinu motora.
- Ulazni tlak
- do 18 bar
- Konačni tlak
- do 40 bar
- Protok
- do 13.093 m³/h
- Apsorbirana snaga
- do 449 kW
Bezuljni boosteri za dušikDo 45 bar, prikladni za potpuno suhi dušik – za prehrambenu industriju, farmaciju, elektroniku, industriju nafte i plina te kemiju.
Odabir modela
Koji Belliss & Morcom odgovara vašem tlaku i protoku?
Odaberite područje, način ulaza, konačni tlak i potrebni protok. Grafikon prikazuje svih 37 modela kao linije od najnižeg do najvišeg konačnog tlaka; istaknuti su oni koji postižu vaš protok bez pretjeranog predimenzioniranja.
Područje
Ulaz
40bar
1500m³/h
9 odgovarajućih modela
FAD prema ISO 1217, 50 Hz. Modeli PET: kataloški podaci pri 30 i 40 barg (projektirani do 45 barg). Konačni odabir potvrđujemo proračunom za vaš slučaj.
Protok u odnosu na konačni tlak
- VH (PET)
- WH (PET)
- Niski tlak
- Srednji tlak
- Visoki tlak 90 bar
- Vaš zahtjev
| Model | Serija | Tlak (bar) | Protok (m³/h) | Snaga (kW) | Motor (kW) | Ulaz (bar) |
|---|---|---|---|---|---|---|
| VH25 | VH (PET) | 30–40 | 1500–1510 | 224–242 | – | atmosferski |
| W370-28-3N | Srednji tlak | 10–45 | 1566–1620 | 183–274 | 280 | atmosferski |
| WH28 | WH (PET) | 30–40 | 1680–1691 | 239–258 | – | atmosferski |
| W370-29-3N | Srednji tlak | 10–45 | 1728–1788 | 202–297 | 325 | atmosferski |
| WH29 | WH (PET) | 30–40 | 1800–1811 | 250–270 | – | atmosferski |
| WH35 | WH (PET) | 30–40 | 2120–2133 | 306–330 | – | atmosferski |
| W370-35-3N | Srednji tlak | 10–45 | 2112–2178 | 300–373 | 360 | atmosferski |
| W370-40-3N | Srednji tlak | 10–45 | 2208–2280 | 255–376 | 400 | atmosferski |
Svaki postotak je važan
Jedinstvena tehnologija
Patentirana rješenja razvijena zajedno s kupcima za najzahtjevniji rad – svaki dobiveni postotak učinkovitosti vidi se na računu za energiju, iz godine u godinu.
−29,3 %opterećenje klipnih prstenova

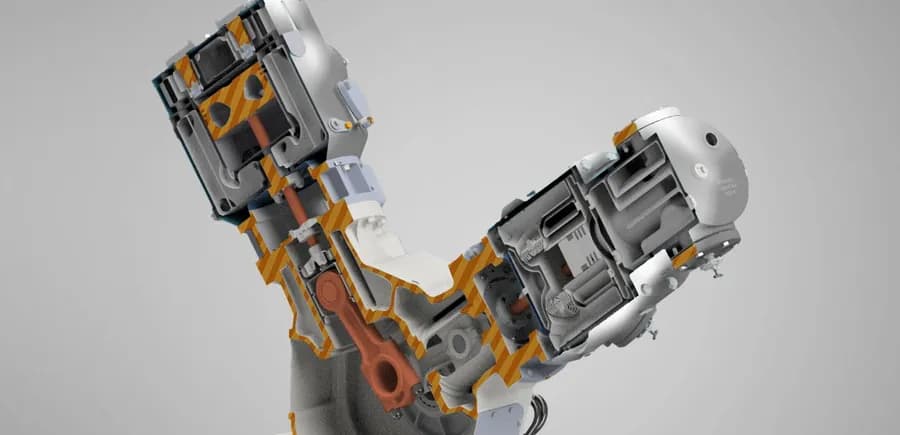

Dijagonalna V i W izvedba
Cilindri pod kutom od 45° ili 60° dinamički su uravnoteženi i smanjuju statičko opterećenje klipnih prstenova u odnosu na vodoravne – bez međuokretanja prstenova.
IP56zaštita
Vodom hlađeni motor
Za visine, vrućinu, prašinu ili slabu ventilaciju: 100 % manje odane topline, niska buka, bez održavanja i prikladan za VSD. Spaja se na rashladni krug kompresora.
−40 %gubici na ventilima
Visokoučinkoviti ventili
Jedinstvena izvedba i materijali za visoki tlak: robusni u širokom temperaturnom rasponu, do 12 % manja potrošnja struje i znatno dulji vijek trajanja.
Koliko vas košta remenski pogon?
Formula iz brošure: apsorbirana snaga ÷ učinkovitost pogona × sati × cijena energije. S motorom bez vratila gubici pogona su nula.
250kW
8000h
0,15€/kWh
7%
Energija izgubljena u remenskom pogonu godišnje
22.581 €225.806 €u 10 godina
151 MWhizgubljene struje godišnje
0 €s motorom bez vratila
Svaka minuta je važna
Izgrađeni za neprekinuti rad
Dijagonalno kućište uklanja dijelove koji trebaju redovito održavanje – vodoravne cilindre i remenske pogone – pa kompresor radi kad ga proizvodnja treba.
- 8.000 hIzmeđu servisaSamo jedan servis godišnje, ključni dijelovi lako su dostupni.
- 0Posebnih temeljaDinamički uravnoteženi – pod nosi samo statičku težinu.
- 0–50–100 %Regulacija kapacitetaUčinkovito 50-postotno opterećenje za uži tlačni pojas bez VSD-a.
- 30–100 %S VSD-omFrekvencijski pretvarač kao opcija za preciznu regulaciju protoka.
- 75–95 %Servisni faktor motoraSvaki motor dimenzioniran je s punim servisnim faktorom za cijeli vijek trajanja.
- 5 godina+Jamstvo Belliss XtraVodeći jamstveni program s mogućnošću produljenja.
Svaka boca je važna
Kompresori za puhanje PET ambalaže
Belliss & Morcom bio je prisutan već pri rođenju puhanja PET ambalaže. Serije VH i WH isporučuju bezuljni zrak klase 0 pri 30–40 bar uz najniže troškove rada u industriji.
3–14 barg
Air Recovery
Povratni zrak iz puhalice vraća se u 2. (do 4 barg) ili 3. stupanj (do 14 barg).
- Manja potrošnja energije kompresora
- Jednostavna ugradnja u postojeće sustave
- Može nadopuniti niskotlačni zrak
22–30 %
Heat Recovery
Rashladna voda od oko 80 °C predgrijava napojnu vodu za grijanje – ušteda 22–30 % nazivne snage motora u kW; dva vodena sustava se ne miješaju.
± 0,5 barg
Upravljanje AirPET
Inteligentno upravljanje za mreže do 30 kompresora bilo kojeg proizvođača.
- AirPRESSURE – glavni vod na ± 0,5 barg
- AirPREDICT – uključivanje prije potrebe
- AirSAVE – isključivanje ili niski tlak vikendom
- Podaci o energiji, troškovima i CO₂ uživo
30–100 %
Frekvencijski pretvarač
Regulacija kapaciteta od 30 do 100 %, manja struja pokretanja, bolji faktor snage i ponovljiva regulacija tlaka.
Cjeloviti paketi i energetski pregledi
VH i WH isporučuju se s ugrađenim motorom s izravnim pogonom i ne trebaju dodatnu nosivu konstrukciju – s pokretačem, upravljačkim ormarom s PLC-om, sušilom, spremnikom, filtrima i odvodima, kao skid sa svim cijevima i ožičenjem ili u zvučno izoliranom kućištu. Energetski pregledi na zahtjev.
Projektirani za učinak
Gdje radi Belliss & Morcom
Bezuljni zrak i plinovi okosnica su današnje industrije – od hidroelektrana do PET linija i povećanja tlaka dušika.
Građevinski materijali
Robusna opskrba zrakom za neprekinutu proizvodnju građevinskih materijala.
Nadzor iConn
Povezana platforma za podatke o visokotlačnim kompresorima u stvarnom vremenu – na zaslonu ili u mobilnoj aplikaciji.
- Podaci i analize u stvarnom vremenu
- Upozorenja za prediktivno održavanje
- Manje neplaniranih zastoja
- Manja potrošnja energije i CO₂
Zaštitite svoje ulaganje
Servis, dijelovi i Belliss Xtra
Belliss & Morcom podržava svoje kompresore tijekom cijelog vijeka trajanja – servisnim kompletima, originalnim dijelovima, obnovom i obukom. KOMP-R je vaš lokalni partner.
Doživotna zaštita uz fiksni trošak
Dok ugovor vrijedi, tijekom cijelog vijeka kompresora zaštićeni ste od nepredviđenih troškova.
- Jednostavan ugovor bez skrivenih troškova
- Neograničeni radni sati
- 100 % originalni rezervni dijelovi
- Servis tvornički obučenih tehničara
- Dijelovi na lokalnoj zalihi
- Proaktivni nadzor kompresora
- Jedan servis godišnje, ovisno o modelu
- Trenutačno pokriće kompresora i paketa
Jedan fiksni trošak
Jedan poziv
Jedan ugovor
Potpuni mir
Originalni dijelovi
Jedini dijelovi koji ispunjavaju proizvodne standarde za siguran, neprekinut visokotlačni rad i čuvaju jamstvo.

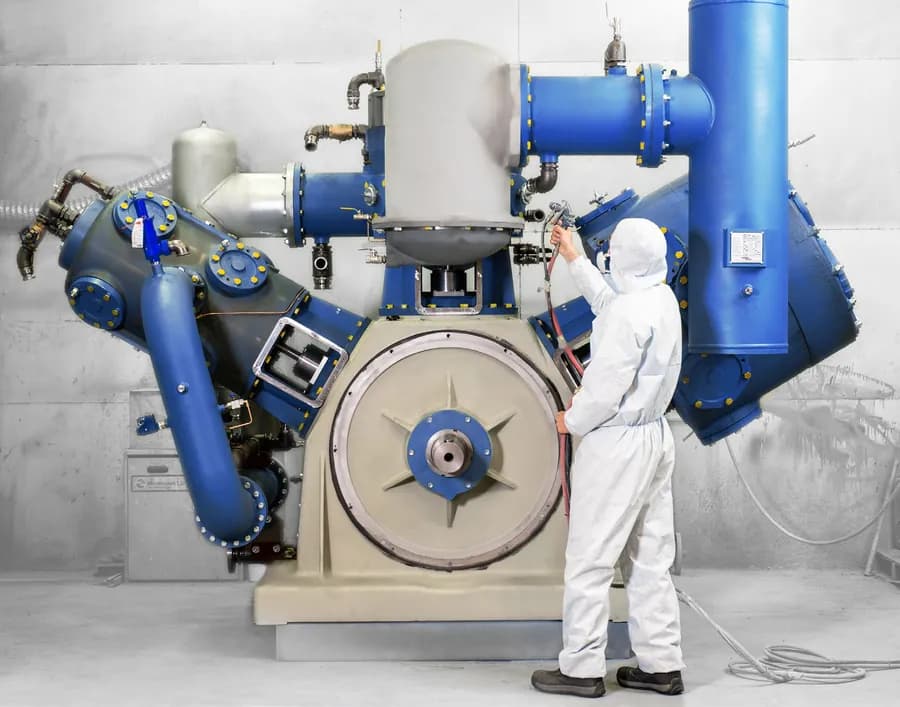

Obnova
Centar izvrsnosti u Redditchu (UK) provodi cjelovitu dijagnostiku i produljuje vijek stroja – podrška više od 30 godina.
Obuka
Tvornička obuka od zaštite na radu do detaljnog održavanja, u centru ili kod vas.
Globalni servis
Serviseri obučeni u centru dostupni su diljem svijeta, 24 sata dnevno, 365 dana u godini.
Servisni kompleti za 8.000 sati
Kompleti prilagođeni svakom modelu sa 100 % provjerenim dijelovima Belliss & Morcom – za učinkovit servis na terenu i očuvano jamstvo.
| Kompresor | Servisni komplet 8.000 h | Komplet za zamjenu ventila |
|---|---|---|
| VH7 / VH9 | VH7/9H3N-MK2-8K | VH7/9H3N-MK2VALVES |
| VH12 / VH15 | VH12/VH15H3N-ELP8K | VH12/15H3N-VALVES |
| VH18 / VH21 | VH18/21H3N-ELP-8K | VH18/21H3N-VALVES |
| VH25 | VH25H3N-ELP-8K | VH25H3N-VALVES |
| WH28 | WH28H3N-ELP-8K | WH28/29H3N-VALVES |
| WH29 | WH29H3N-ELP-8K | WH28/29H3N-VALVES |
| WH35 | WH35H3N-ELP-8K | WH35H3N-MK2-VALVES |
| WH40 | WH40H3N-ELP-8K | WH40H3N-MK2-VALVES |
| WH45 | WH45H3N-ELP-8K | WH45H3N-MK2-VALVES |
| WH50 | WH50H3N-ELP-8K | WH50H3N-MK2-VALVES |
Belliss & Morcom uz KOMP-R
Pomažemo pri odabiru modela i opcija (povrat zraka i topline, upravljanje), montaži i puštanju u rad te osiguravamo servis i originalne dijelove u regiji.
Kompresori
Recite nam svoje zahtjeve, a mi ćemo predložiti pravi kompresor.
Ispunite kratki obrazac i pripremit ćemo vam prijedlog konfiguracije.
Dimenzioniranje prema stvarnoj potrošnji
Optimizacija potrošnje energije
Isporuka, montaža i servis
