Kombinacija vakuuma i tlaka
Uređaj omogućuje istodobno stvaranje vakuuma i pretlaka u jednom sustavu, što smanjuje potrebu za zasebnim jedinicama i pojednostavnjuje koncepciju sustava.

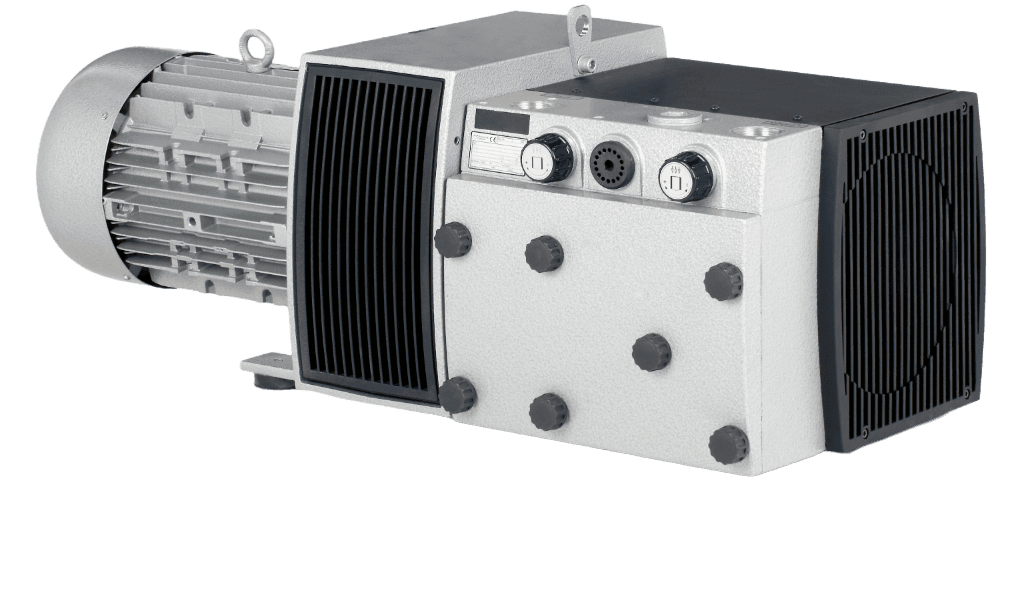

Elmo Rietschle V-KTR
Bezuljna tlačno-vakuumska pumpa za kombinirano stvaranje vakuuma i pretlaka u jednom robusnom industrijskom sustavu.
| Volumenski protok: 130 do 160 m³/h |
| Vakuum: do -0,6 bar |
| Nadtlak: do +0,6 bar |
| Izvedba: bezuljna tlačno-vakuumska pumpa |
| Pogon: prirubni motor s torzijski elastičnom spojkom |
| Volumenski protok: 130 do 160 m³/h |
| Vakuum: do -0,6 bar |
| Nadtlak: do +0,6 bar |
| Izvedba: bezuljna tlačno-vakuumska pumpa |
| Pogon: prirubni motor s torzijski elastičnom spojkom |
- Bezuljni radBezuljna konstrukcija osigurava čist rad bez kontaminacije medija te niske troškove održavanja.
- Kombinirana tlačno-vakuumska izvedbaJedan uređaj omogućuje stvaranje vakuuma i pretlaka, što pojednostavnjuje sustav i smanjuje potrebu za dodatnom opremom.
- Zvučno kućišteIntegrirana zvučna zaštita smanjuje buku te istodobno poboljšava hlađenje i sigurnost pri radu.
- Optimizirano zračno hlađenjeVeliki rashladni kanali i usmjeren protok zraka osiguravaju učinkovito odvođenje topline i pri većim opterećenjima.
- Pristupačna servisna stranaSvi ključni elementi, kao što su filtri i ventili, dostupni su s jedne strane za brzo i jednostavno održavanje.
- Robusna konstrukcijaMasivno rebrasto kućište i toplinsko odvajanje komora smanjuju toplinska opterećenja te produljuju vijek trajanja.
| Parameter | V-KTR 100 |
|---|---|
| Izvedba motora | 3~ |
| Napajanje motora | 230 / 400 V ± 10 % |
| Snaga motora [kW] | 5,5 |
| Struja [A] | 19,5 / 11,3 |
| Brzina vrtnje [min⁻¹] | 1450 |
| Prosječna razina buke [dB(A)] | 76 |
| Najveća masa [kg] | 151 |
| Područje vakuuma [bar] | do -0,6 |
| Područje pretlaka [bar] | do +0,6 |
| Volumenski protok (tlačni zrak) pri 0 do -0,6 bar [m³/h] | 79,6 do 110,0 |
| Volumenski protok (tlačni zrak) pri kombiniranom vakuumu/tlaku [m³/h] | 74,2 do 99,6 |
| Volumenski protok (usisni zrak) pri kombiniranom vakuumu/tlaku [m³/h] | 91,9 do 118,8 |
| Potrebna snaga [kW] | 2,73 do 5,39 |
| Temperaturna razlika tlačnog zraka [Δ t (°C)] | 19,1 do 36,0 |
Prednosti
Visoka učinkovitost i stabilan rad
Optimizirana konstrukcija s obostrano uležištenim rotorom osigurava stabilnu karakteristiku te učinkovit rad i u zahtjevnim radnim uvjetima.
Tih rad
Zvučno optimizirana konstrukcija sa zaštitnim kućištem omogućuje nisku razinu buke i ugodnije radno okruženje.
Napredno hlađenje
Veliki rashladni kanali i optimiziran protok zraka učinkovito odvode toplinu, što omogućuje pouzdan rad i pri višim temperaturama okoline.
Jednostavno održavanje
Svi ključni elementi, kao što su filtri i ventili, dostupni su s jedne strane, što omogućuje brzo servisiranje i skraćuje vrijeme zastoja.
Bezuljni rad
Suhi rad bez ulja znači čist rad, bez kontaminacije medija te niže troškove održavanja.
Pouzdanost i robusnost
Masivna konstrukcija, rebrasto kućište i toplinsko odvajanje komora smanjuju radne temperature i produljuju vijek trajanja uređaja.
Industrijska svestranost
Prikladna za širok spektar primjena u industriji – od transporta materijala do pakiranja i automatizacije procesa.
Industrija pakiranja
Vakuum & tlakPouzdano stvaranje vakuuma i pretlaka za linije za pakiranje, transport proizvoda te centralne vakuumske sustave.
Automatizacija
Pick & PlaceIdealno rješenje za prihvat, podizanje i premještanje proizvoda u automatiziranim procesima (sustavi pick & place).
Tehnika zaštite okoliša
Zrak & sustaviPrimjena u sustavima prozračivanja i drugim sustavima zaštite okoliša u kojima je potrebna kombinacija tlaka i vakuuma.
Tiskarska industrija
ProcesiPouzdan rad u tiskarskim primjenama i primjenama u doradi, gdje su ključni stabilan vakuum i protok zraka.
Drvna industrija
PrihvatPrimjena pri vakuumskom pričvršćivanju, manipulaciji materijalom i drugim procesima u drvnoj industriji.
Opća industrija
SvestranostPrikladna za širok spektar industrijskih primjena u kojima je potrebna kombinacija vakuuma i tlaka u jednom sustavu.
Vakuum i puhala
Recite nam svoje potrebe, a mi ćemo predložiti pravo rješenje.
Ispunite kratki obrazac i pripremit ćemo vam prijedlog vakuumske pumpe ili puhala prema protoku, tlaku i uvjetima rada. Po potrebi uključujemo filtraciju, prigušivače buke i dodatnu opremu.
Odabir tehnologije prema procesu
Optimizacija potrošnje energije, buke i održavanja
Isporuka, montaža, puštanje u rad i servis
Gdje nas pronaći
UputePod lipami 4 · 1370 Logatec, Slovenija
Slični uređaji
Pogledajte i ostala vakuumska rješenja i rješenja s puhalima Elmo Rietschle.

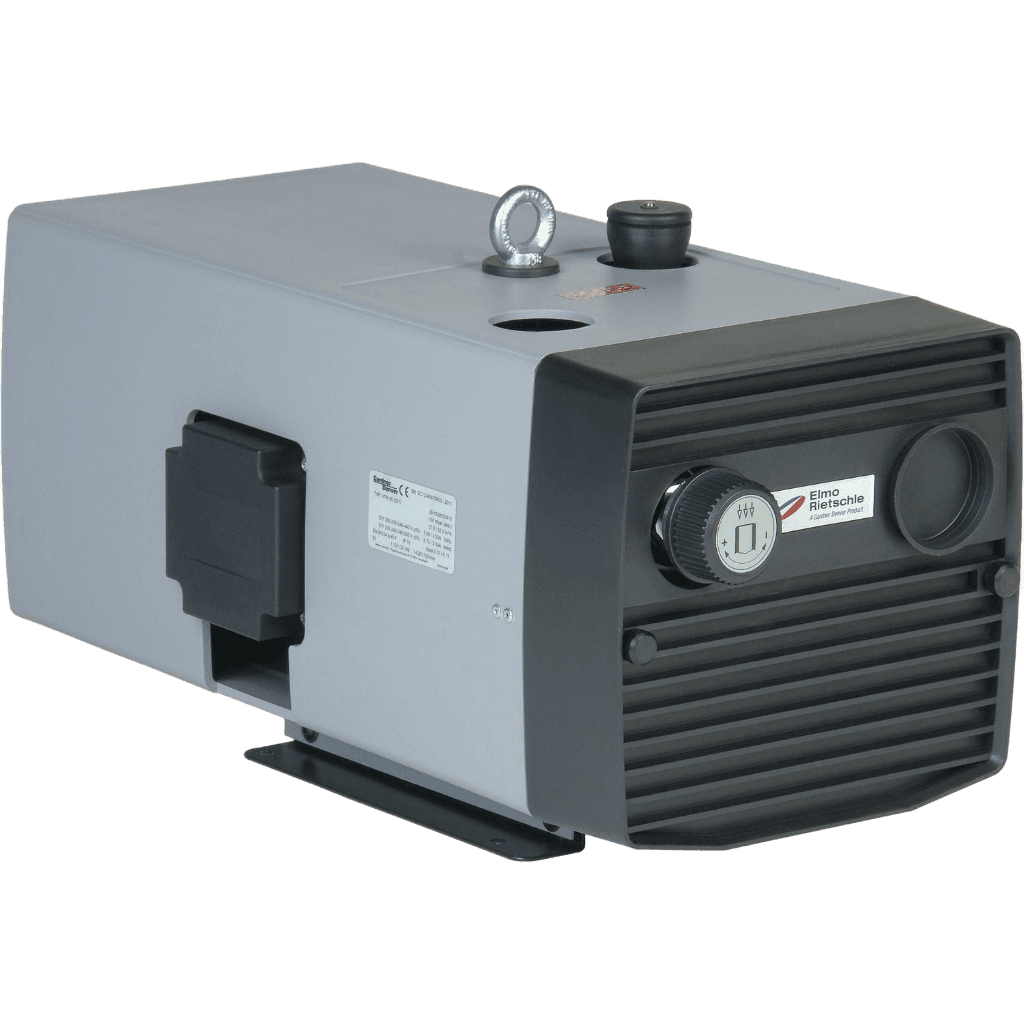

V-KTN
Tlak + vakuumKombinirana bezuljna lamelna tlačno-vakuumska pumpa s integriranim usisnim i tlačnim filtrom. Niske vibracije, tih rad i jednostavna ugradnja čine je prikladnom za brojne industrijske zadatke. Protok 15,7–51 m³/h, vakuum/pretlak do ±0,6 bar.
Više o uređaju→
V-KTA
PrilagodljivoKombinirana lamelna tlačno-vakuumska pumpa s mogućnošću prilagodbe omjera između vakuumskog i tlačnog protoka. Stabilna karakteristika, tih rad i učinkovito hlađenje kroz zvučno izolirano zaštitno kućište. Protok 60–136,5 m³/h, vakuum do -0,6 bar i pretlak do +0,7 bar.
Više o uređaju→
V-KTR
Kombinirani kapacitetKombinirana tlačno-vakuumska pumpa višeg razreda s obostrano uležištenim rotorom i elastičnom spojkom. Prikladna za primjene u kojima su potrebni i vakuum i pretlak u jednom stroju. Protok 130–160 m³/h, vakuum do -0,6 bar i pretlak do +0,6 bar.
Više o uređaju→
