Kompresorji zraka
Lamelni kompresorji

Hydrovane Lamelni kompresorji

Vodilna zanesljivost, neprekosljiva vsestranskost

Industrijski rotacijski lamelni kompresorji Hydrovane od 1,1 do 22 kW, s fiksno ali regulirano hitrostjo. Zasnovani za najzahtevnejša okolja, z nizko ravnjo hrupa in garancijo ADVANCE do 10 let.

Izberite model Pošljite povpraševanje

Družina lamelnih kompresorjev Hydrovane: odprte izvedbe, izvedbe na posodi in izvedbe v ohišju

10let garancije ADVANCE

Moč motorja: 1,1–22kW
Prosta dobava zraka: 0,12–3,6m³/min
Delovni tlak: 6–10bar
Raven hrupa: od 62dB(A)
Življenjska doba: 100.000+h
Ostanek olja v zraku: < 3mg/m³

Robustni in zanesljivi

Zasnovani, da delujejo in delujejo …

Hydrovane iz Redditcha v Veliki Britaniji (»Made in Britain«) izdeluje rotacijske lamelne kompresorje že od šestdesetih let prejšnjega stoletja. Z več kot 65 leti izkušenj so ti kompresorji postali sinonim za kakovost, ki traja, ter za zanesljivo in dosledno oskrbo s kakovostnim stisnjenim zrakom.

Zasnova se je skozi leta nenehno posodabljala in sledila razvoju tehnologije stisnjenega zraka, pri tem pa ohranila preprostost in vsestranskost, ki Hydrovane ločita od konkurence. Tudi v najzahtevnejših in najtežjih pogojih ti kompresorji zmorejo stalno, intenzivno uporabo.

65+ let: izkušenj z lamelno tehnologijo
750.000+: vgrajenih kompresorjev Hydrovane po svetu
1952: prvič na trgu – lamelni princip stiskanja
Made in Britain: razvoj in izdelava v Redditchu, Velika Britanija

60 let star kompresor Hydrovane, ki še vedno deluje na Univerzi v Manchestru — Primer iz brošure Hydrovane

Preizkušena lamelna tehnologija

Zgrajeni, da trajajo – strokovnjaki za lamelno tehnologijo

Lamelni princip stiskanja je bil prvič tržen leta 1952 in velja za eno najučinkovitejših in najpreprostejših tehnologij. Za stiskanje zraka skrbi en sam pomemben gibljivi del, ki se vrti počasi.

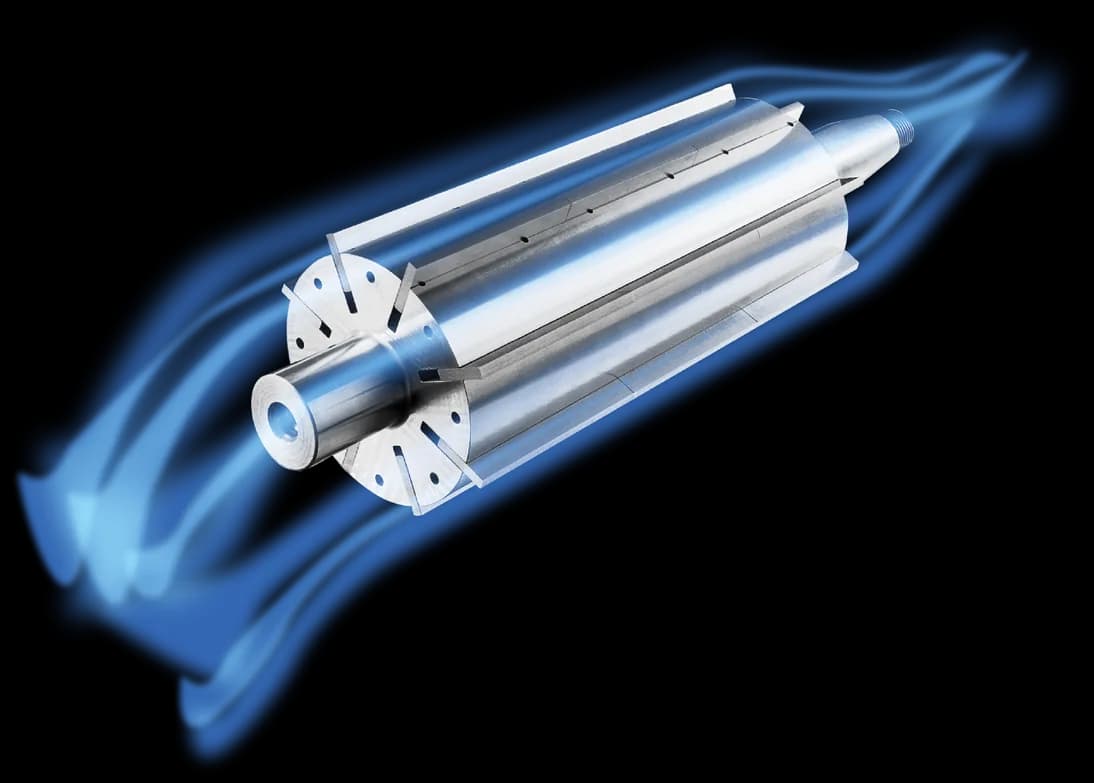

Rotor lamelnega kompresorja Hydrovane z drsnimi lamelami

Kako deluje lamelni princip

Kompresor poganja rotor z več utori.
V utorih so drsne lamele, ki drsijo po oljnem filmu.
Rotor se vrti v valjastem statorju.
Med vrtenjem centrifugalna sila potisne lamele iz utorov, tako da nastanejo ločene kompresijske celice.
Z vrtenjem se prostornina celic zmanjšuje, zato tlak zraka narašča – zrak se stisne.

Edinstvena vsestranskost

Standardni osnovni okvir s štirimi pritrdljivimi paneli spremeni odprt kompresor v kompresor v ohišju – hrup se zniža do 62 dB(A), sistem pa je videti urejeno. Izvedbe s fiksno in regulirano hitrostjo omogočajo, da dobavo zraka natančno prilagodite potrebam.

Zanesljivost, zanesljivost, zanesljivost

100.000+ ur

To je 8 ur delovanja vsak delovni dan 40 let. En sam pomemben gibljivi del pomeni manj elementov, ki se lahko okvarijo, manj zastojev in nižje stroške vzdrževanja. Počasno vrtenje zmanjša obremenitev in podaljša življenjsko dobo kompresorskega elementa.

Nizka raven hrupa

od 62 dB(A)

Tiho delovanje omogoča postavitev blizu mesta porabe – brez zapletenega in dragega cevovoda ali ločenega kompresorskega prostora.

Visoka kakovost zraka

< 3 mg/m³

Počasno vrtenje omogoča dober prenos toplote in nizko delovno temperaturo. Skupaj z vgrajenim hladilnikom zraka to odstrani vodno paro, zmanjša tveganje za onesnaženje in poškodbe opreme ter izboljša kakovost zraka.

Za najzahtevnejša okolja

Pravi kompresor za vašo panogo

Kompresorji Hydrovane so priljubljeni zaradi trpežne zasnove in stroškovno učinkovitega delovanja – od delavnic in lahke industrije do najtežjih pogojev dela, kjer mora zrak teči dan za dnem.

Gradbišče z žerjavi ob sončnem zahodu — Gradbeništvo

Tračni transporter v kamnolomu — Kamnolomi in drobljenje

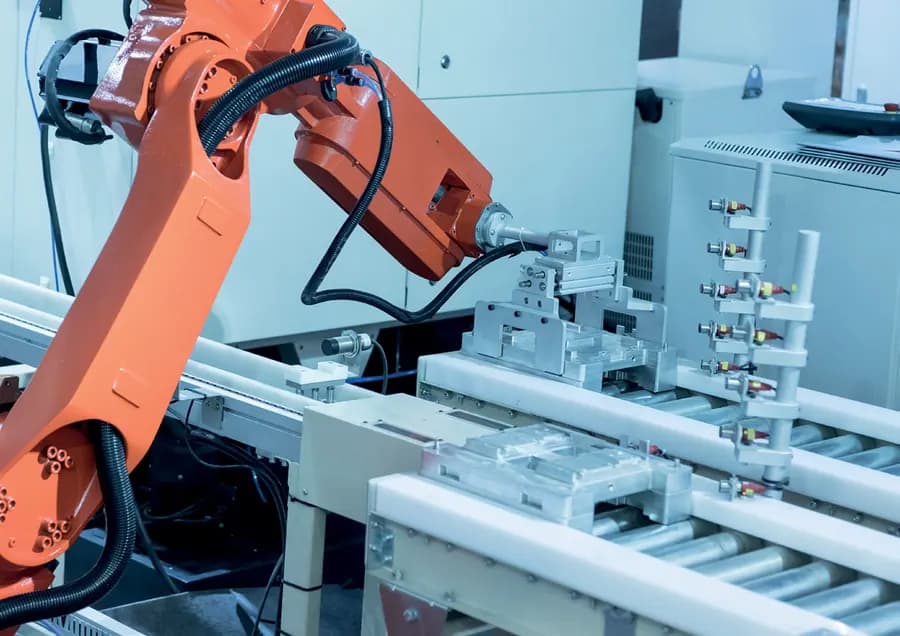

Industrijski robot na proizvodni liniji — Avtomatizirana proizvodnja

Zaledenel cevovod v zimskih razmerah — Ekstremen mraz

Delavec s pnevmatskim kladivom — Pnevmatsko orodje

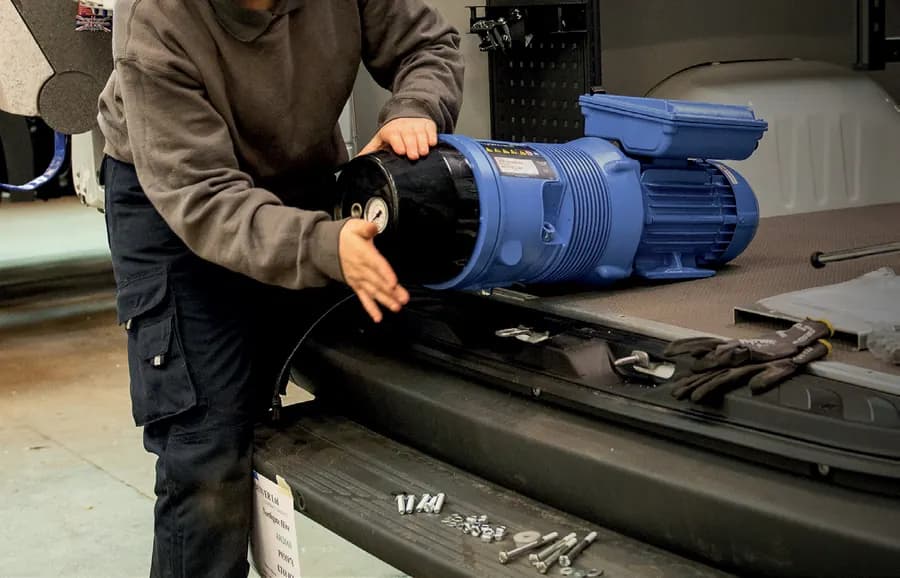

Serviser pri delu s kompresorskim elementom Hydrovane — Delavnice in servis

Ponudba

Od samostojnih kompresorjev do celovitih rešitev

Nastavite potrebno količino zraka in delovni tlak – izbirnik označi modele Hydrovane, ki pokrijejo vašo porabo, in predlaga najmanjšega z fiksno in z regulirano hitrostjo.

Izbirnik modela

Potrebna količina zraka1,20m³/min

0,103,60

Delovni tlak

Hitrost pogona

Fiksna hitrost: HV11 · 1,62 m³/min pri 8 bar

Regulirana hitrost: HV11RS · 1,56 m³/min pri 8 bar

Več o seriji HV11–HV22 →

Največja prosta dobava zraka pri 8 barm³/min

HV01–HV04

HV01

0,12 · 10 bar

HV02

0,23 · 10 bar

HV04

0,57 · 10 bar

HR04–HR07

HR04E

0,57 · 10 bar

HR05E

0,71 · 10 bar

HR05PR

0,77 · 10 bar

HR07E

1,00 · 10 bar

HR07PR

1,04 · 10 bar

HR07ERS

1,06 · 8 bar

HV11–HV22

HV11

1,62 · 8 bar

HV11RS

1,56 · 8 bar

HV15

2,21 · 8 bar

HV15RS

2,03 · 8 bar

HV18

2,94 · 8 bar

HV18RS

2,75 · 8 bar

HV22

3,60 · 8 bar

HV22RS

3,22 · 8 bar

Predlagani model
Pokrije porabo
Premajhna dobava
Vaša poraba

Vrednosti iz tehničnih podatkov Hydrovane (FAD). Če model za izbrani tlak nima podatka, je upoštevan prvi višji nazivni tlak (konzervativna ocena). Izbirnik je orientacijski – končno izbiro potrdimo na podlagi meritve ali profila porabe.

Odprta izvedba · fiksna hitrost

HV01–HV04

Moč: 1,1–4 kW
Dobava: 0,12–0,57 m³/min
Tlak: 10 bar
Hrup: 62–73 dB(A)

Majhni, kompaktni kompresorji za delavnice in lahko industrijo, na podstavku ali na posodi 100–200 l, HV01 in HV02 tudi enofazno (240 V).

Več o seriji →

V ohišju ali na posodi · fiksna in RS

HR04–HR07

Moč: 4–7,5 kW
Dobava: 0,57–1,25 m³/min
Tlak: 7–10 bar
Hrup: 66–73 dB(A)

Serija 4–7,5 kW: HR04E–HR07E v ohišju, HR05PR–HR07PR na posodi 200 l in HR07E RS z regulirano hitrostjo.

Več o seriji →

iConn standard

V ohišju · fiksna in RS

HV11–HV22

Moč: 11–22 kW
Dobava: 1,37–3,6 m³/min
Tlak: 6–10 bar
Hrup: 69–71 dB(A)

Najzmogljivejši lamelni kompresorji Hydrovane. Krmilnik Hydrovane Pro in daljinski nadzor iConn sta standardna.

Več o seriji →

Paket Hydrovane z vgrajenim hladilnim sušilnikom in posodo

Kompresor + sušilnik + posoda

Hypac in paketi

Moč: 1,1–22 kW
Dobava: 0,14–3,5 m³/min
Tlak: 6–10 bar

Tovarniško sestavljene postaje z vgrajenim hladilnim ali membranskim sušilnikom, posodo in filtri – dobavljene kot paket ali komplet za sestavo.

Pošljite povpraševanje →

Vir: brošura Hydrovane »Industry-Leading Reliability, Unmatched Versatility« (055EN 05/25), 50 Hz.

Krmiljenje in povezljivost

Krmilnik Hydrovane Pro – srce delovanja kompresorja

Vsi kompresorji Hydrovane od 4 do 22 kW, s fiksno in regulirano hitrostjo, imajo standardno vgrajen elektronski krmilnik Hydrovane Pro. Serija HV11–HV22 ima standardno še rešitev Industrija 4.0 iConn.

Hydrovane Pro

Standard pri 4–22 kW

Preprosta in učinkovita elektronika, ki z natančnim nadzorom delovanja ščiti vašo naložbo.

Časovno krmiljenje
Druga nastavitev tlaka
Prikaz stanja
Ura realnega časa
Dnevnik napak
Digitalni vhodi
Izhodi skupnih napak
MODBUS RTU
Programiranje prek flash
Možnost sekvenčnega krmiljenja

iConn

Standard pri HV11–HV22

iConn izkorišča IIoT in Industrijo 4.0 za pametno, proaktivno spremljanje v realnem času.

Poglobljen vpogled v stanje in delovanje kompresorja
Zgodnje zaznavanje težav, preden povzročijo zastoj
Statistika in analize za natančno načrtovanje proizvodnje
Hiter odziv in krajši zastoji

Nižji stroški

Znižajte stroške s Hydrovane

Kompresorji Hydrovane poenostavijo proizvodnjo stisnjenega zraka, ker ostajajo preprosti. Energija predstavlja največji delež stroškov v življenjski dobi kompresorja, zato je pravi pogon ključen.

Regulirana hitrost (RS)

Kompresorji RS porabijo le toliko energije, kolikor je potrebujete za trenutno porabo zraka, in zanesljivo sledijo spremenljivi porabi. V primerjavi z enakovrednim modelom s fiksno hitrostjo lahko prihranijo do 50 % energije. RS je na voljo za modele od 7 do 22 kW.

62 %Stroški energije
21 %Prihranek energije (do)
12 %Nakupna cena
5 %Vzdrževanje in servis

Razdelitev stroškov v življenjski dobi kompresorja Hydrovane z regulirano hitrostjo (brošura Hydrovane).

Priprava stisnjenega zraka

V stisnjenem zraku so vedno nezaželene snovi – iz vsesanega zraka in iz samega procesa: umazanija, prah, voda, olje in drugi mikrodelci.

Rešitve za pripravo zraka Hydrovane ščitijo vaše sisteme in procese. S pravo pripravo zraka se izognete vlagi in nečistočam, ki poškodujejo proizvodnjo, znižajo učinkovitost in povečajo stroške.

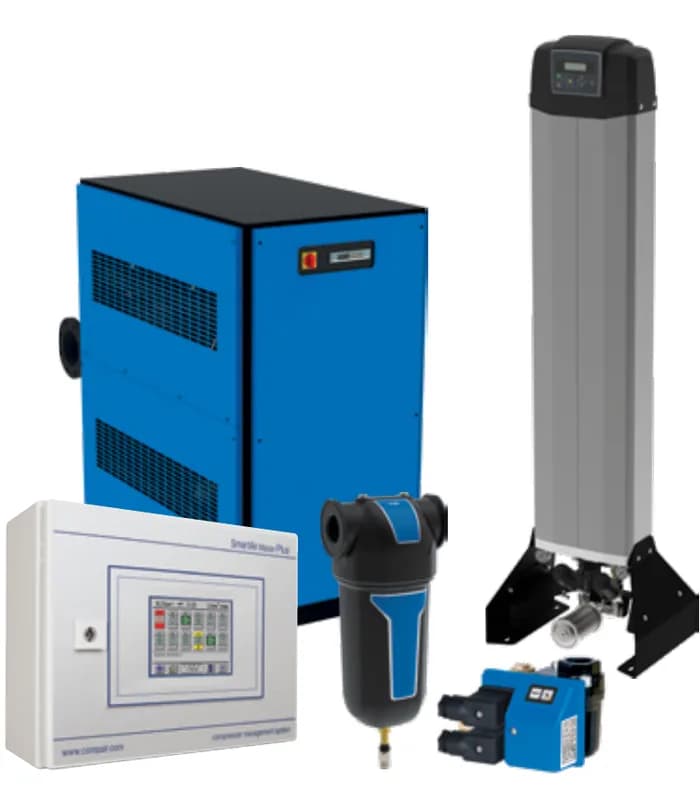

Oprema Hydrovane za pripravo zraka: hladilni sušilnik, filtri in odvajalnik kondenzata

Garancija ADVANCE do 10 let

Garancija ADVANCE 10 pokriva do 44.000 obratovalnih ur, do 6 let za kompresor in 10 let za posebej razvit kompresorski element. Podaljšanje garancije je brezplačno.

Vključeno v ceno
Zagotovljena kakovost
Natančno načrtovanje stroškov vzdrževanja
Daljša življenjska doba kompresorja
Ustrezen servisni načrt
Usposobljeni serviserji

10 let / 44.000 ur za kompresorski element – kar nastopi prej. Veljajo pogoji garancije Hydrovane.

Servis in podpora

Poskrbite za svoj Hydrovane in trajal bo vse življenje

Redno vzdrževanje je ključ do dolge in zanesljive življenjske dobe. Servisni kompleti po priporočenem servisnem načrtu preprečijo drage okvare in zagotovijo neprekinjeno oskrbo s kakovostnim zrakom.

Originalni servisni kompleti

Originalni nadomestni deli OEM za predpisane servisne intervale.

Maziva za lamelne kompresorje

Maziva, odobrena za lamelne kompresorje, za dolgo življenjsko dobo elementa.

Izbira in zagon

Svetujemo pri izbiri modela, pripravi zraka in postavitvi ter poskrbimo za zagon.

Analiza porabe zraka

Z meritvijo porabe določimo pravo velikost in pogon ter pokažemo možne prihranke.

Originalni servisni kompleti in filtri Hydrovane

Potrebujete lamelni kompresor ali servis obstoječega Hydrovana? Pripravimo predlog po vaši porabi.

Pošljite povpraševanje

Tehnični podatki

Tehnični podatki Hydrovane 50 Hz

Vsi modeli, vse izvedbe – podatki iz uradne brošure Hydrovane.

HV01–HV04 in HR05PR–HR07PR
Model	MočkW	Napetost / faze	Izvedba	Posodal	Največja dobavam³/min (cfm) · 10 bar	Mere D × Š × Vmm	HrupdB(A)
HV01	1,1	240V 1Ph / 400V 3Ph	Na podstavku	—	0,12 (4,3)	673 × 313 × 366	62
HV02	2,2	240V 1Ph / 400V 3Ph	Na podstavku	—	0,23 (8,0)	673 × 313 × 366	69
HV01	1,1	240V 1Ph / 400V 3Ph	Na posodi	100	0,12 (4,3)	966 × 386 × 784	62
HV02	2,2	240V 1Ph / 400V 3Ph	Na posodi	100	0,23 (8,0)	966 × 386 × 784	69
HV04	4	400V 3Ph	Na posodi	200	0,57 (20,1)	1390 × 462 × 998	73
HR05PR	5,5	400V 3Ph	Na posodi	200	0,77 (27,0)	760 × 1332 × 1068	73
HR07PR	7,5	400V 3Ph	Na posodi	200	1,04 (37,0)	760 × 1332 × 1068	73

HR04E–HR07E
Model	MočkW	Napetost / faze	Največja dobavam³/min (cfm) · 7 bar	Največja dobavam³/min (cfm) · 10 bar	Mere D × Š × Vmm	HrupdB(A)
HR04E	4	400V 3Ph	0,68 (24,0)	0,57 (20,1)	680 × 630 × 1055	66
HR05E	5,5	400V 3Ph	0,91 (32,1)	0,71 (25,1)	680 × 630 × 1055	66
HR07E	7,5	400V 3Ph	1,25 (44,1)	1,00 (35,0)	680 × 630 × 1055	67

HR07E RS
Model	MočkW	Napetost / faze	Največja dobavam³/min (cfm) · 8 bar	Največja dobavam³/min (cfm) · 10 bar	Mere D × Š × Vmm	HrupdB(A)
HR07E RS	7,5	400V 3Ph	1,06 (37,4)	0,97 (34,3)	680 × 630 × 1055	70

HV11–HV22
Model	MočkW	Napetost / faze	Največja dobavam³/min (cfm) · 8 bar	Največja dobavam³/min (cfm) · 10 bar	Mere D × Š × Vmm	HrupdB(A)
HV11	11	400V 3Ph	1,62 (57,6)	1,41 (49,8)	850 × 700 × 1550	69
HV15	15	400V 3Ph	2,21 (78,1)	2,01 (71,0)	850 × 700 × 1550	70
HV18	18	400V 3Ph	2,94 (104)	2,55 (90,0)	850 × 700 × 1550	70
HV22	22	400V 3Ph	3,60 (127)	3,12 (110)	850 × 700 × 1550	71

HV11RS–HV22RS
Model	MočkW	Napetost / faze	Največja dobavam³/min (cfm) · 6 bar	Največja dobavam³/min (cfm) · 8 bar	Največja dobavam³/min (cfm) · 10 bar	Mere D × Š × Vmm	HrupdB(A)
HV11RS	11	400V 3Ph	1,74 (61,4)	1,56 (55,1)	1,37 (48,4)	850 × 700 × 1550	69
HV15RS	15	400V 3Ph	2,29 (80,9)	2,03 (71,7)	1,72 (60,7)	850 × 700 × 1550	70
HV18RS	18	400V 3Ph	2,96 (104,5)	2,75 (96,8)	2,51 (88,6)	850 × 700 × 1550	70
HV22RS	22	400V 3Ph	3,53 (124,5)	3,22 (113,7)	3,07 (108,4)	850 × 700 × 1550	71

Paketi (sušilnik + posoda)
Model	MočkW	Izvedba	Posodal	Mere D × Š × Vmm	Ostanek oljamg/m³	Tlačno rosišče
HV01RM+ATK	1,1	Posoda + membranski sušilnik (ATK)	100	966 × 421 × 784	0,01	30 °C pod okolico
HV02RM+ATK	2,2	Posoda + membranski sušilnik (ATK)	100	966 × 421 × 784	0,01	30 °C pod okolico
HV04RM+ATK	4	Posoda + membranski sušilnik (ATK)	200	1390 × 516 × 998	0,01	30 °C pod okolico
HR04AERD	4	Vgrajen hladilni sušilnik in posoda	260	968 × 1146 × 1165	0,1	3 °C
HR05AERD	5,5	Vgrajen hladilni sušilnik in posoda	260	968 × 1146 × 1165	0,1	3 °C
HR07AERD / -RS	7,5	Vgrajen hladilni sušilnik in posoda	260	968 × 1146 × 1165	0,1	3 °C
HV11AERD / -RS	11	Vgrajen hladilni sušilnik in posoda	272	1187 × 1355 × 1550	0,1	3 °C
HV15AERD / -RS	15	Vgrajen hladilni sušilnik in posoda	272	1187 × 1355 × 1550	0,1	3 °C
HV18AERD / -RS	18	Vgrajen hladilni sušilnik in posoda	272	1187 × 1355 × 1550	0,1	3 °C
HV22AERD / -RS	22	Vgrajen hladilni sušilnik in posoda	272	1187 × 1355 × 1550	0,1	3 °C

Zagon: DOL pri HV01–HV04, zvezda-trikot pri ostalih modelih. Ostanek olja v zraku < 3 mg/m³ pri vseh kompresorjih. Paketi: temperatura okolice 0–40 °C. Pri HR05PR–HR07PR so mere navedene kot v brošuri.
