Vakuum · Tlak
Jedna od najširih paleta vakuumskih i niskotlačnih tehnologija na tržištu – podmazivanih uljem i suhih. Od malih ugradbenih pumpi do centralnih vakuumskih sustava. Pomažemo odabrati pravu tehnologiju, isporučujemo je i servisiramo.
Radno područje
Postavite potreban vakuum ili tlak i kapacitet. Prikazat će se tehnologije Elmo Rietschle koje pokrivaju vašu radnu točku.
Vrijednosti su najveće vrijednosti serija pojedine tehnologije prema podacima Elmo Rietschle (Product Guide 2024, tehnički listovi serija). Vakuum do 0,01 mbar(a) kod pumpi s rotirajućim klipovima vrijedi za pumpne jedinice s predpumpom. Tlak kod pumpi s tekućinskim prstenom preračunat je iz 3,6 bar(a). Točan odabir za vašu radnu točku pripremit ćemo zajedno s vama.
Tehnologije
Svaka tehnologija ima svoje područje: od dubokog vakuuma do velikih protoka pri niskom tlaku. Odaberite tehnologiju i pogledajte sve serije.
Uljem podmazivane lamelne pumpe za grubi i fini vakuum te suhe lamelne pumpe, kompresori i kombinirane tlačno-vakuumske pumpe.
Suhe, beskontaktne kandžaste pumpe i kompresori ZEPHYR s unutarnjom kompresijom – znatno manja potrošnja energije nego kod klasičnih puhala s rotirajućim klipovima.
Suhe vijčane pumpe TWISTER za čist vakuum bez kontaminacije i uljem podmazivane vijčane pumpe SVT s regulacijom broja okretaja za centralne sustave.
Puhala G-Series za vakuum i tlak – desetljećima provjerena, praktički bez održavanja, do 3.000 m³/h i diferencijalnog tlaka do 1.000 mbar.
Radijalna puhala F-Series za velike protoke pri niskom tlaku ili vakuumu – uključujući novo visokobrzinsko puhalo F-RB.
Pumpe i kompresori L-Series za vlažne, onečišćene i eksplozivne plinove – vratila od nehrđajućeg čelika i keramička unutarnja obloga protiv kamenca.
Vakuumske pumpe s rotirajućim klipovima (Roots), boosteri i puhala R-Series. S predpumpom kao pumpne jedinice za visok krajnji vakuum i velik usisni kapacitet.
Centralni vakuumski sustavi X-Series – od simpleks do kvadrupleks, s kandžastim ili vijčanim pumpama, spremnicima, filtrima i upravljanjem. Također rješenja po mjeri.
Serije
Cjelokupna ponuda po tehnologijama. Kliknite seriju za tehničke podatke, izvedbe i upit.
V-VCPodmazivana uljemvakuum 0,1 mbar(a)kapacitet do 1.535 m³/h
V-VCSPodmazivana uljemvakuum 0,5 mbar(a)kapacitet do 330 m³/h
V-VCXPodmazivana uljemvakuum 3 mbar(a)kapacitet do 360 m³/h
V-VWZPodmazivana uljemvakuum 0,5 mbar(a)kapacitet do 480 m³/h
V-VLVPodmazivana uljemvakuum 0,5 mbar(a)kapacitet do 120 m³/h
V-VLPodmazivana uljemvakuum 30 mbar(a)kapacitet do 120 m³/h
V-VLBPodmazivana uljemvakuum 30 mbar(a)kapacitet do 100 m³/h
V-VCAPodmazivana uljemvakuum 0,5 mbar(a)kapacitet do 48 m³/h
V-VCEPodmazivana uljemvakuum 10 mbar(a)kapacitet do 48 m³/h
V-VCBPodmazivana uljemvakuum 2 mbar(a)kapacitet do 26,5 m³/h
V-VGDPodmazivana uljemvakuum 2 mbar(a)kapacitet do 18 m³/h
V-VGCPodmazivana uljemvakuum 2 mbar(a)kapacitet do 7,2 m³/h
V-VGAPodmazivana uljemvakuum 20 mbar(a)kapacitet do 7,2 m³/h
V-VTRSuhavakuum 150 mbar(a)kapacitet do 155 m³/h
V-VTASuhavakuum 150 mbar(a)kapacitet do 92 m³/h
V-VTNSuhavakuum 150 mbar(a)kapacitet do 50,4 m³/h
V-VTESuhavakuum 150 mbar(a)kapacitet do 12 m³/h
V-DTRKompresor / tlaknadtlak do 1,5 bar(g)kapacitet do 155 m³/h
V-DTAKompresor / tlaknadtlak do 1,5 bar(g)kapacitet do 88 m³/h
V-DTNKompresor / tlaknadtlak do 1 bar(g)kapacitet do 52,2 m³/h
V-DTEKompresor / tlaknadtlak do 1 bar(g)kapacitet do 12 m³/h
V-KTRTlak i vakuumtlak/vakuum do ±0,6 barkapacitet do 137,6 m³/h
V-KTATlak i vakuumtlak/vakuum do ±0,6 barkapacitet do 136,5 m³/h
V-KTNTlak i vakuumtlak/vakuum do ±0,6 barkapacitet do 51 m³/hF-RBNovostΔp do 180 mbarkapacitet do 2.750 m³/h
F-RER / F-RELPuhaloJednostupanjska, desnog ili lijevog smjera vrtnje
F-CEV-DKompresor / tlakΔp do 125 mbarkapacitet do 558 m³/h
F-CEV-SVakuumΔp do 115 mbarkapacitet do 534 m³/h
F-CEVF (29)PuhaloΔp do 90 mbarkapacitet do 300 m³/h
F-CEVF (31)PuhaloΔp do 70 mbarkapacitet do 468 m³/hNovost · F-Series
Kompaktno, visokoučinkovito puhalo za vakuum i tlak, proizvedeno u Njemačkoj. 100 % bez ulja i vode, s visokobrzinskim motorom i frekvencijskim pretvaračem za širok raspon regulacije.
Usporedba s klasičnim bočnokanalnim puhalom u istoj radnoj točki: u deset godina oko 146.000 € manje troškova za energiju.
438.110 kg CO₂ manje emisija
Izračun proizvođača: prosječna cijena 0,205 €/kWh, puno opterećenje 8.760 sati godišnje. Vrijednosti u grafu očitane su iz brošure i zaokružene.

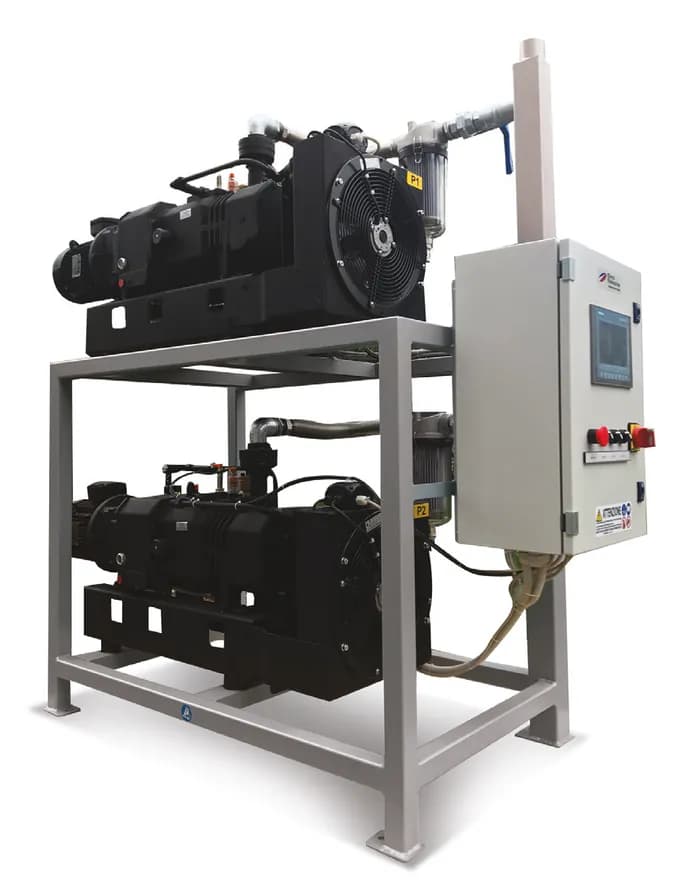

Vakuumski sustavi · X-Series
Sustavi X-Series su simpleks, dupleks, tripleks ili kvadrupleks paketi s pumpama koje međusobno komuniciraju – prilagodljivi, energetski učinkoviti i s mogućnošću proširenja.
Po sustavu, s više povezanih jedinica i više. Kandžaste VLR ili za dublji vakuum vijčane VSI pumpe.
Postavljanje prema raspoloživom prostoru. Vakuumski spremnici SVD od 100 do 2.000 l, samostalni ili u plug & play paketu.
Od filtara prašine do separatora tekućine i bakterijskih filtara, u simpleks ili dupleks izvedbi.
Samostalna upravljanja i pokretanje motora, zaslon osjetljiv na dodir, HMI i Ethernet sučelje za daljinski nadzor.
Projektni inženjeri Elmo Rietschle desetljećima razvijaju sustave po mjeri za vakuum i puhanje:
Primjena
Tipične industrije i tehnologije koje u njima najčešće koristimo.

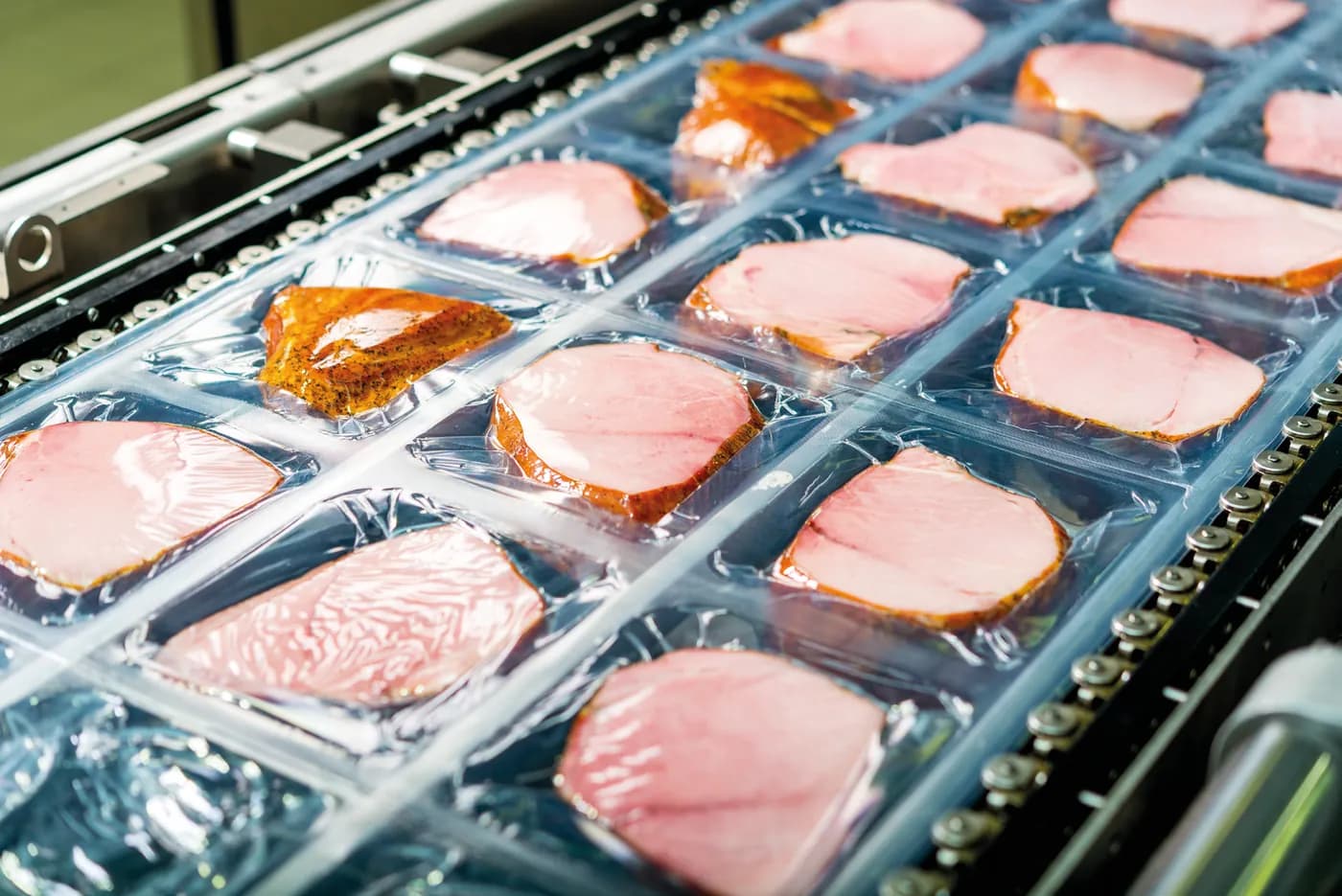

Vakuumsko pakiranje, termoformiranje i zatvaranje ambalaže.
Termoformiranje, ekstruzija, otplinjavanje i sušenje granulata.
Ulaganje araka, vakuumski stolovi i transport papira.
Podizanje, držanje, stezanje, CNC stolovi i pick & place.

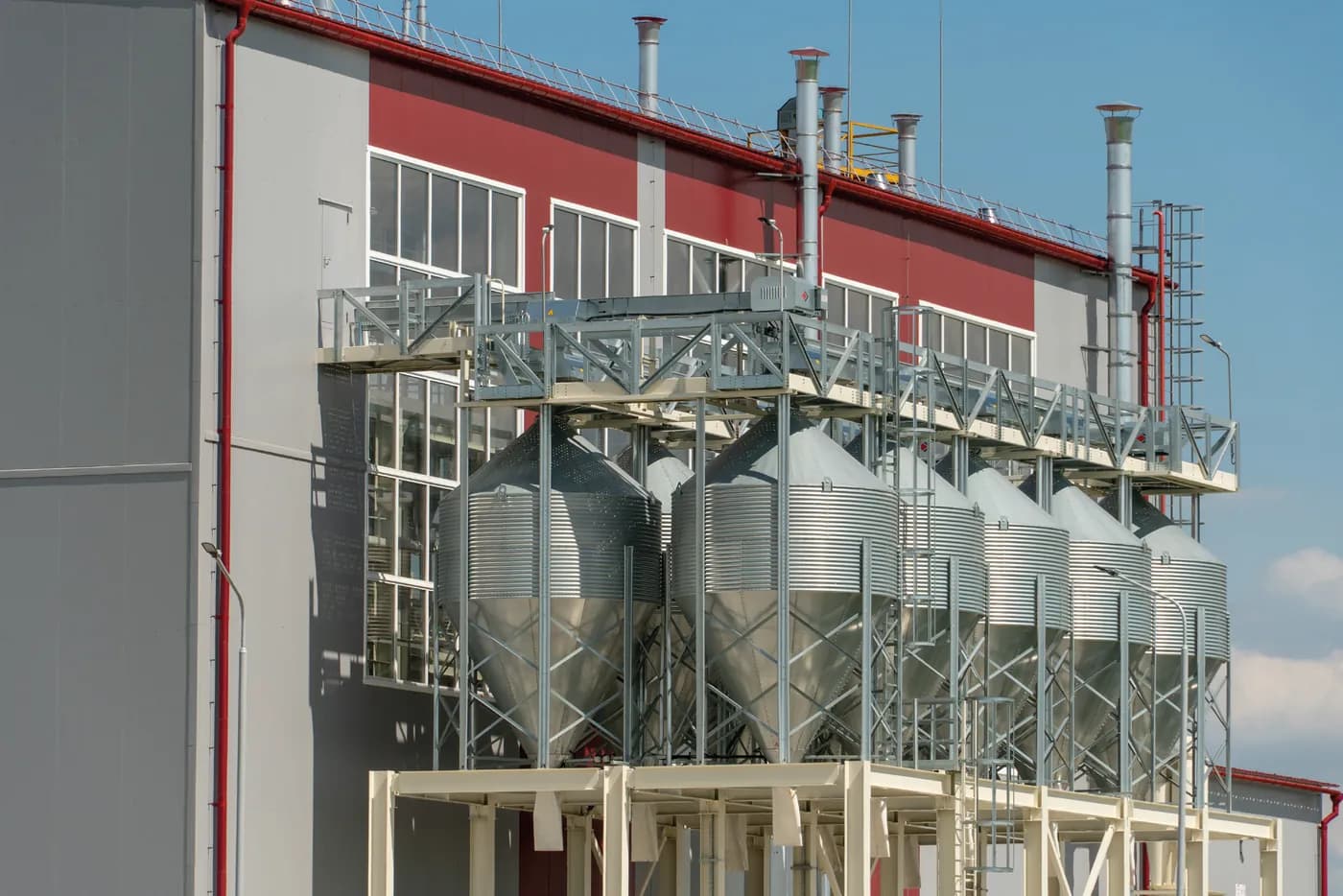

Prijenos praha i granulata te prozračivanje silosa.
Destilacija, sušenje te vlažni ili agresivni plinovi.

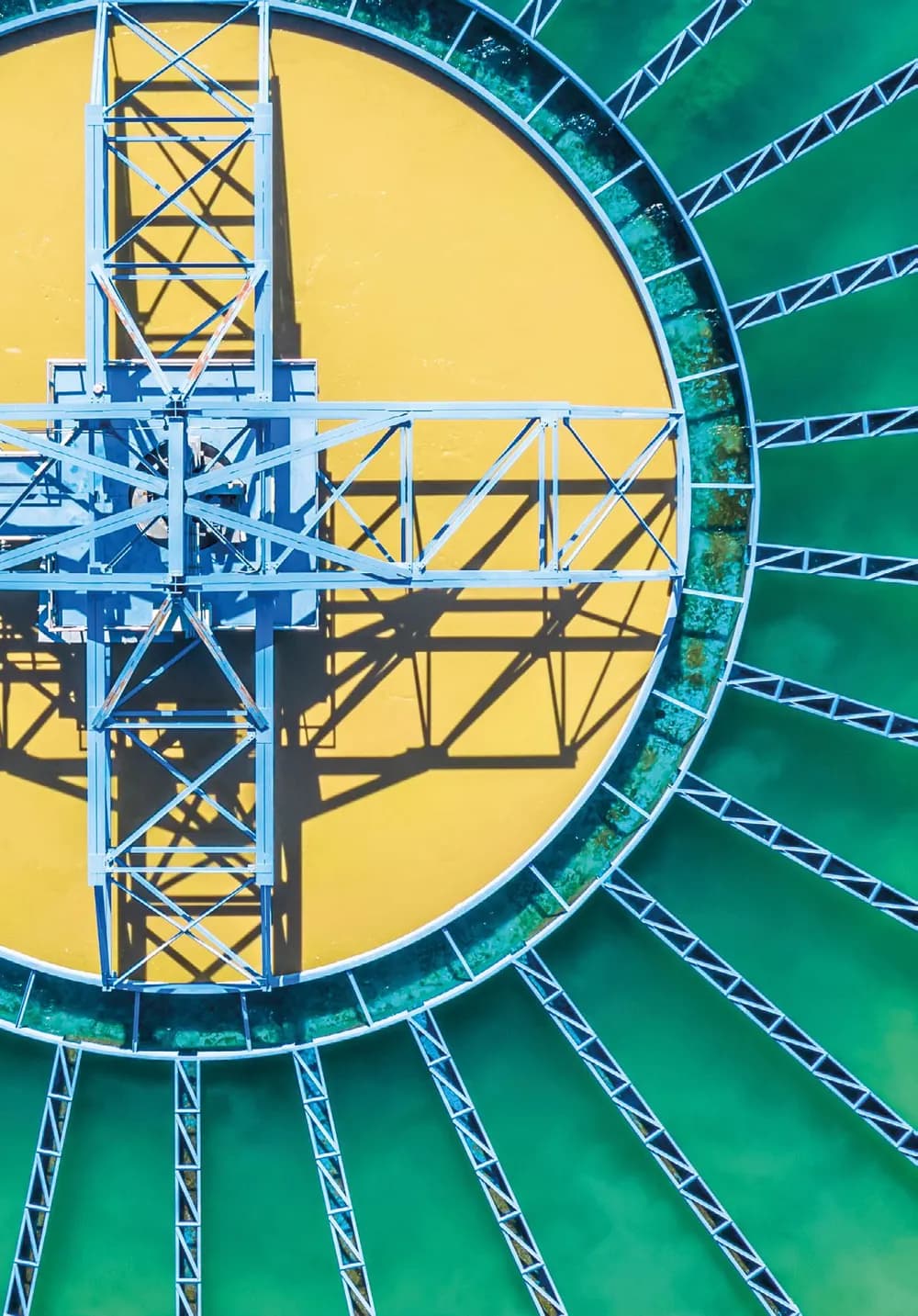

Aeracija, pročišćavanje vode i ispiranje filtara.
Vakuumske peći, toplinska obrada, impregnacija i gorivne ćelije.
Pitanja
Elmo Rietschle (grupa Ingersoll Rand) proizvodi vakuumske pumpe, puhala i kompresore u osam tehnologija: lamelne, kandžaste, vijčane, s tekućinskim prstenom, bočnokanalna i radijalna puhala, pumpe s rotirajućim klipovima (Roots) te vakuumske sustave. Kod nas je dostupna 51 serija.
Uljem podmazivane lamelne pumpe postižu dublji vakuum (do 0,1 mbar(a)) i cjenovno su povoljne. Suhe lamelne, kandžaste i vijčane pumpe nemaju ulja u kompresijskoj komori, pa je ispuh čist, održavanja je manje i nema opasnosti od kontaminacije procesa. Kandžaste i vijčane pumpe često su najbolji izbor za pakiranje i prehrambenu industriju.
Bočnokanalna puhala G-Series prikladna su za diferencijalne tlakove do 1.000 mbar i protoke do 3.000 m³/h. Radijalna puhala F-Series daju velik protok pri niskom tlaku ili vakuumu, do pribl. 200 mbar. Novo puhalo F-RB u istoj radnoj točki troši do 60 % manje energije od klasičnog bočnokanalnog puhala.
Dva simetrična rotora okreću se bez dodira, sinkronizirana zupčaničkim parom. Kao booster ispred lamelne ili vijčane predpumpe višestruko povećava usisni kapacitet i produbljuje krajnji vakuum do 0,01 mbar(a) – za brzu evakuaciju velikih volumena, peći i sušionika.
Kada vakuum treba više strojeva ili radnih mjesta. Sustav X-Series s više pumpi i regulacijom prilagođava kapacitet stvarnoj potrošnji, smanjuje potrošnju energije, buku i toplinu u proizvodnji te omogućuje održavanje bez zaustavljanja.
Da. Provodimo redovito održavanje i popravke te isporučujemo originalne rezervne dijelove – ulje, filtre, lamele, ležajeve i brtve. Za zamjenu postojeće pumpe pošaljite nam fotografiju natpisne pločice.
Ispunite kratki obrazac i pripremit ćemo vam prijedlog vakuumske pumpe ili puhala prema protoku, tlaku i uvjetima rada. Po potrebi uključujemo filtraciju, prigušivače buke i dodatnu opremu.
