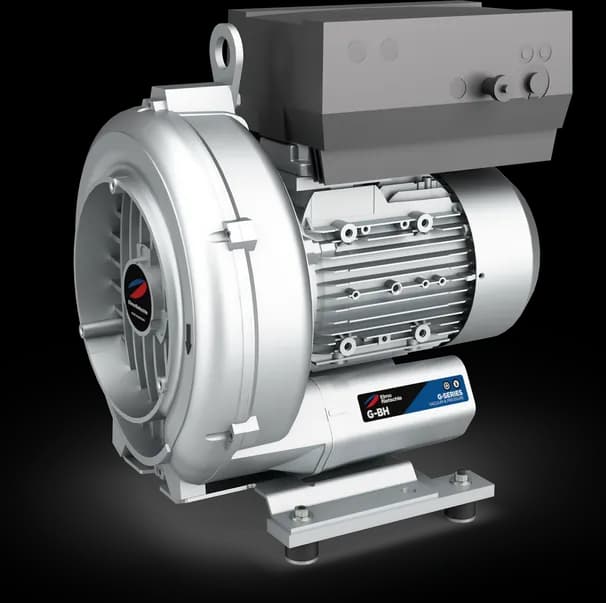

Elmo Rietschle · G-Series
Bočnokanalne duvaljke G-Series.
Decenijama proverene duvaljke za vakuum i pritisak – bez habanja, tihe i praktično bez održavanja. Od najmanjeg G-BH100 do G-BH1 sa 2.500 m³/h i G-BH2 VELOCIS sa razlikom pritiska do 1.100 mbar.
- razlika pritiska do
- 1.100 mbar
- kapacitet do
- 3.000 m³/h
- serija u ponudi
- 4
Princip rada
Više energije sa svakim obrtajem.
Radna kola montirana su direktno na vratilo motora i komprimuju bez dodira. Ležajevi su izvan kompresijske komore, što obezbeđuje pouzdanost i pri visokim razlikama pritiska.
- Gas ulazi kroz ulaz (1) u bočni kanal (2), gdje mu rotirajuće radno kolo (3) daje brzinu u smeru obrtanja.
- Centrifugalna sila u lopaticama ubrzava gas ka obodu i pritisak raste.
- Svaki obrtaj dodaje kinetičku energiju, pa pritisak duž bočnog kanala i dalje raste.
- Uz rotor se bočni kanal sužava, gas se skida sa lopatica i kroz izlazni prigušivač (4) napušta duvaljku.
Prednosti
Zašto bočnokanalne duvaljke Elmo Rietschle.
- Praktično bez održavanja
Do 20.000 radnih sati bez zastoja za održavanje (G-BH100, G-BH1, G-BH7, G-BH8), kod G-BH2 do 40.000 sati.
- Bez trošenja i pulsacija
Beskontaktna kompresija, bez ulja u vazduhu i bez pulsacija.
- Vrlo tiha
Akustički optimizovana kućišta – buka je niža nego kod većine vakuumskih pumpi i kompresora.
- Za ceo svet
Motori sa naponskim područjem za 50/60 Hz, zaštita IP55 te odobrenja UL i CSA.
- Regulacija brzine obrtanja
Svi modeli G-BH sa vanjskim ili ugrađenim frekventnim pretvaračem; G-BH8 fleksibilno od −550 do +720 mbar.
- ATEX i IE3
Izvedbe ATEX za G-BH1 i G-BH7; G-BH8 sa motorima IE3 i upola manjom bukom.
Serije
Serije bočnokanalnih duvaljki.
Kliknite seriju za tehničke podatke, izvedbe i upit.
Primena
Gde se koriste.
Ambalaža i štampa
- Sklapanje i savijanje ambalaže
- Vakuumsko pakovanje
- Odvajanje, okretanje i transport tabaka
- Sušenje u štamparstvu
Plastika
- Transport granulata
- Hlađenje i sušenje ekstrudata
- Penjenje EPS-a i termoformiranje
- Beskontaktno vođenje folija
Voda i životna sredina
- Aeracija uređaja za prečišćavanje
- Aeracija ribnjaka
- Sanacija tla
- Bazeni i masažne kade
Rukovanje i transport
- Podizanje i držanje vakuumom
- Pneumatski transport
- Punjenje vreća, boca i silosa
- Industrijski usisavači
Izbor tehnologije
Kada izabrati bočnokanalne duvaljke?
Pravi izbor kada
- Trebate velik protok uz razliku pritiska do oko 1.000 mbar
- Želite tih rad bez ulja i gotovo bez održavanja
- Reč je o aeraciji, transportu ili stezanju
- Tražite jednostavno i cenovno povoljno rješenje
Razmislite o drugoj tehnologiji kada
- Radijalne duvaljkeTrebate vrlo velik protok uz razliku pritiska ispod 200 mbar – nova F-RB troši manje energije.
- Kandžaste pumpeTrebate vakuum ispod 300 mbar(a) ili pritisak iznad 1 bar uz veću efikasnost.
- Pumpe sa rotirajućim klipovimaTrebate protok iznad 3.000 m³/h, na primer za aeraciju velikih bazena.
Česta pitanja
Pitanja i odgovori.
Kako radi bočnokanalna duvaljka?
Radno kolo sa lopaticama okreće se u kućištu sa bočnim kanalom. Gas pri svakom obrtaju dobija dodatnu energiju, pa pritisak duž kanala postepeno raste. Kompresija je beskontaktna i bez ulja.
Koju razliku pritiska postiže?
Zavisi od serije i broja stepeni. G-BH1 postiže do 780 mbar, G-BH7 do 1.000 mbar, a G-BH2 VELOCIS do 1.100 mbar razlike pritiska.
Da li duvaljci treba održavanje?
Gotovo nikakvo. Proizvođač navodi do 20.000 radnih sati bez zastoja za održavanje (G-BH1, G-BH7, G-BH8), odnosno do 40.000 sati kod G-BH2. Redovno proveravate samo filtre.
Da li ista duvaljka može raditi za vakuum i za pritisak?
Da. Bočnokanalna duvaljka radi kao vakuumska pumpa ili kao kompresor – zavisno od toga na koju stranu priključite proces.
Navedite vaše potrebe, a mi ćemo predložiti pravo rešenje.
Popunite kratak obrazac i pripremićemo vam predlog vakuum pumpe ili duvaljke u skladu sa protokom, pritiskom i uslovima rada. Po potrebi uključujemo filtraciju, prigušivače buke i dodatnu opremu.
