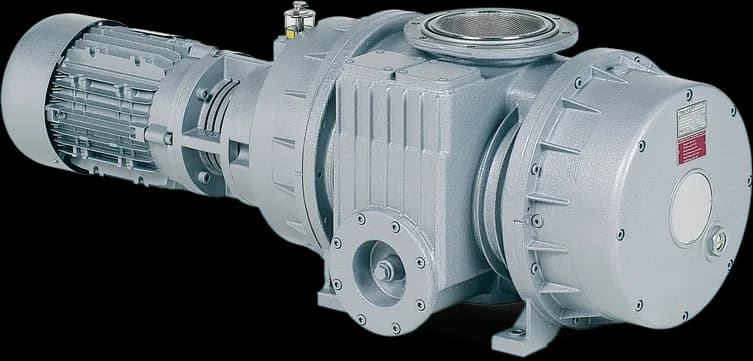

Elmo Rietschle · R-Series
Rotirajući klipovi R-Series.
Suve vakuumske pumpe sa rotirajućim klipovima (Roots) kao boosteri na lamelnim, vijčanim ili kandžastim pumpama, kompletne crpne jedinice za fini vakuum i duvaljke za velike protoke.
- krajnji vakuum (crpna jedinica)
- 0,01 mbar(a)
- kapacitet do
- 10.000 m³/h
- serija u ponudi
- 5

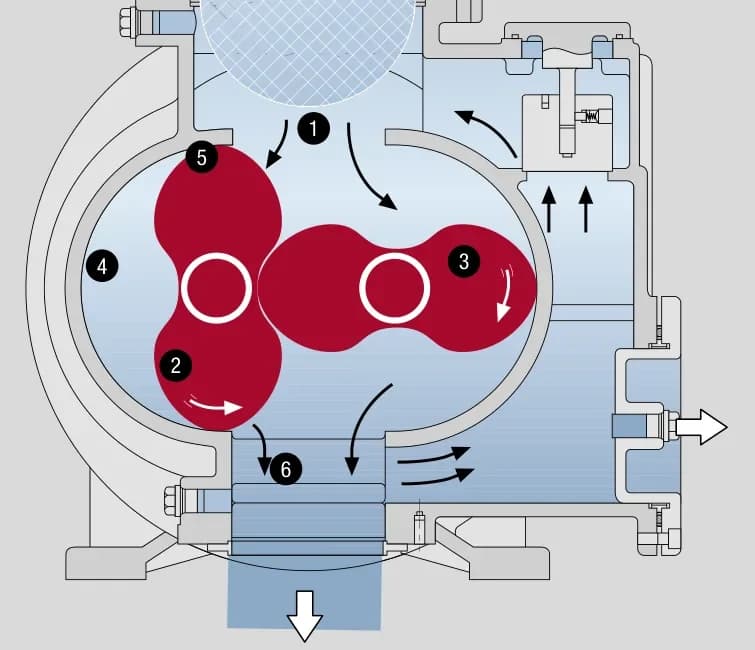

Princip rada
Prenos bez unutrašnje kompresije.
Pumpe sa rotirajućim klipovima statični su kompresijski sistemi, ali bez „unutrašnjeg” smanjenja volumena. Pošto se klipovi ne dodiruju, crpljeni gas ne može biti zagađen.
- Vazduh ulazi kroz usisni otvor (1) u ćeliju koju u kućištu obrazuju klipovi (2, 3).
- Sledeća glava klipa (5) odvaja ćeliju od usisne strane; vazduh u ćeliji (4) prenosi se bez smanjenja volumena.
- Kada ćelija dostigne izlaz (6), u nju se vraća gas višeg pritiska sa potisne strane – tada se odvija „vanjska kompresija”.
- R-VWP ne ispušta u okolinu, nego u usisni priključak predpumpe, na primer lamelne. Zajedno postižu dubok vakuum i velik kapacitet.
Prednosti
Zašto pumpe sa rotirajućim klipovima Elmo Rietschle.
- Veći kapacitet, manje mašina
Booster povećava protok postojećeg vakuumskog sistema bez dodatnih pumpi.
- Manja potrošnja energije
Booster sa predpumpom troši manje energije od više samostalnih mašina.
- Suvo i beskontaktno
Kompresijska komora je bez masti i ulja; ulje je samo u odvojenom kućištu zupčanika i ležajeva.
- Otporne na paru
R-VWP podnosi vodenu paru i većinu korozivnih gasova.
- Siguran start
Ugrađeni obilazni ventil omogućava pokretanje zajedno sa predpumpom bez preopterećenja motora.
- Modularno i ATEX
Crpne jedinice R-VPR (sa uljem podmazivanom lamelnom pumpom) i R-VPA (sa protočnim podmazivanjem), i u izvedbi ATEX.
Serije
Serije sa rotirajućim klipovima.
Kliknite seriju za tehničke podatke, izvedbe i upit.
Primena
Gde se koriste.
Procesi i hemija
- Hemijska industrija
- Farmacija
- Sušenje i procesna tehnika
- Istraživanje i laboratoriji
Metalurgija i površine
- Industrijske peći
- Metalurgija
- Tehnologije nanošenja
- Elektronika
Životna sredina i voda
- Prečišćavanje otpadnih voda
- Aeracija bazena i mulja
- Vakuumske cisterne
- Vakuumska kanalizacija
Centralni sistemi i transport
- Centralni vakuumski sistemi
- Pneumatski transport
- Prehrambena industrija
- Drvna industrija
Izbor tehnologije
Kada izabrati pumpe sa rotirajućim klipovima?
Pravi izbor kada
- Trebate dubok vakuum i istovremeno velik usisni kapacitet
- Želite povećati kapacitet postojeće lamelne, vijčane ili kandžaste pumpe
- Reč je o industrijskom finom vakuumu, pećima ili hemijskim procesima
- Trebate duvaljku za protoke iznad 3.000 m³/h
Razmislite o drugoj tehnologiji kada
Česta pitanja
Pitanja i odgovori.
Šta je vakuumski booster?
Pumpa sa rotirajućim klipovima ugrađena ispred predpumpe (lamelne, vijčane ili kandžaste). Ne ispušta u okolinu, nego u predpumpu, pa kombinacija postiže veći kapacitet i dublji vakuum.
Koje su veličine boostera R-VWP dostupne?
Serija R-VWP pokriva od 485 do 2.752 m³/h. Novi boosteri R-VWP 501, 1001 i 2001 imaju nazivni kapacitet 500, 1.000 i 2.000 m³/h te razliku pritiska 60 mbar preko prelivnog ventila.
Koja je razlika između R-VPR i R-VPA?
R-VPR je crpna jedinica sa uljem podmazivanom lamelnom pumpom V-VC kao predpumpom, namenjena industrijskom finom vakuumu. R-VPA koristi lamelnu pumpu V-VWZ sa protočnim podmazivanjem i namenjena je evakuaciji u industrijskim i hemijskim procesima.
Da li R-Series uključuje i duvaljke?
Da. R-WVB za vakuum do 10.000 m³/h i R-WPB za natpritisak sa razlikom pritiska do 1.000 mbar.
Navedite vaše potrebe, a mi ćemo predložiti pravo rešenje.
Popunite kratak obrazac i pripremićemo vam predlog vakuum pumpe ili duvaljke u skladu sa protokom, pritiskom i uslovima rada. Po potrebi uključujemo filtraciju, prigušivače buke i dodatnu opremu.
