Elmo Rietschle · C-Series
Kleščne črpalke C-Series.
Suhe, brezkontaktne vakuumske črpalke, kompresorji in kombinirane tlačno-vakuumske črpalke z notranjo kompresijo – brez olja v kompresijski komori in z bistveno manjšo porabo energije kot klasična rotacijska batna puhala.
- končni vakuum (C-VLU)
- 30 mbar(a)
- zmogljivost do
- 1.140 m³/h
- serij v ponudbi
- 4
Princip delovanja
Notranja kompresija brez dotika.

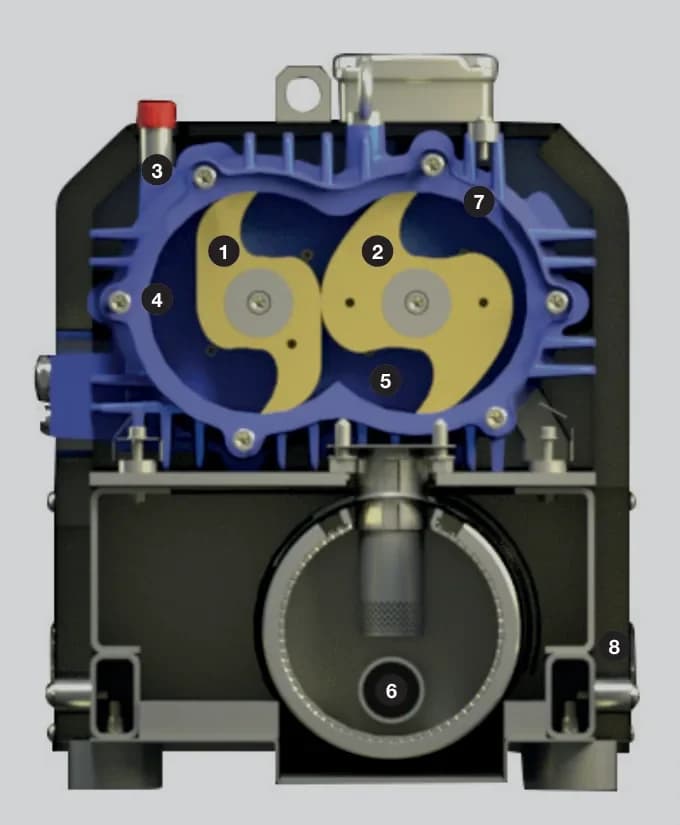

Kleščna črpalka ima dva rotorja (1, 2), ki se v ohišju (7) vrtita v nasprotnih smereh brez medsebojnega dotika in z zelo majhnimi režami. Sinhronizira ju precizni zobniški par.
- Ko klešč odkrije sesalni priključek (3) in aksialni sesalni kanal (4), plin vstopi v kompresijsko komoro.
- Med vrtenjem plin potuje s sesalne na tlačno stran in se stiska, ker se volumen med rotorjema manjša.
- Ko spodnji rotor odkrije izstopni kanal (5), stisnjeni plin izstopi skozi tlačni priključek (6). Notranja kompresija omogoča izkoristek nad 60 %.
- Toploto kompresije odvaja hladilni zrak, ki teče med ohišjem (7) in protihrupnim pokrovom (8).
Prednosti
Zakaj kleščne črpalke Elmo Rietschle.
- Visok izkoristek
Notranja kompresija pomeni bistveno manjšo porabo energije kot pri rotacijskih batnih puhalih brez notranje kompresije.
- Suho in brez obrabe
Rotorji se ne dotikajo, v kompresijski komori ni olja – zrak ostane čist, vzdrževanja je zelo malo.
- C-VLU do 30 mbar(a)
Vakuum, ki je bil doslej rezerviran za oljno mazane črpalke – po podatkih proizvajalca do 25 % nižji skupni stroški lastništva kot pri oljni lamelni črpalki.
- Vakuum in tlak v eni stopnji
Patentirani trokraki rotorji kombinirane črpalke C-KLR hkrati ustvarjajo vakuum do −0,6 bar in tlak do +1 bar.
- Regulacija vrtljajev
Izvedbe s frekvenčnim pretvornikom prilagajajo porabo dejanskim potrebam procesa.
- ATEX in plinotesne izvedbe
Za eksplozijsko ogrožena območja in procese, kjer mora biti puščanje čim manjše.
Serije
Serije kleščnih črpalk.
Kliknite serijo za tehnične podatke, izvedbe in povpraševanje.
Uporaba
Kje se uporabljajo.
Pakiranje in živila
- Pick & place
- Oblikovanje embalaže
- Molža
- Pnevmatski transport
Plastika
- Penjenje EPS
- Kalibracija in razplinjevanje ekstrudatov
- Termoformiranje
- Transport granulata
Les in elektronika
- Nesting in vpenjanje obdelovancev
- Sušenje lesa
- Pick & place v elektroniki
Medicina in splošno
- Dentalni sesalni sistemi
- Centralni vakuumski sistemi
- Vakuumska kanalizacija
Izbira tehnologije
Kdaj izbrati kleščne črpalke?
Prava izbira, kadar
- Potrebujete suh vakuum brez olja med 30 in 200 mbar(a)
- Želite nizko porabo energije in skoraj nič vzdrževanja
- Gre za centralni vakuumski sistem ali dolgotrajno obratovanje
- Potrebujete suh kompresor do 2 bar
Pogosta vprašanja
Vprašanja in odgovori.
Kako deluje kleščna črpalka?
Dva rotorja v obliki klešč se vrtita brez dotika in sta sinhronizirana z zobniki. Plin se stisne že v črpalki (notranja kompresija), zato je izkoristek višji kot pri rotacijskih batnih puhalih.
Kakšna je razlika med C-VLR in C-VLU?
C-VLR ZEPHYR doseže končni vakuum do 50 mbar(a) in zmogljivost do 1.140 m³/h. Nova C-VLU s patentirano zasnovo doseže do 30 mbar(a) in je na voljo v sedmih velikostih do VLU 1000.
Ali kleščna črpalka potrebuje olje?
V kompresijski komori ne. Olje je samo v ločenem ohišju zobnikov in ležajev, zato je izpušni zrak brez olja in oljnih filtrov ni treba menjati.
Kdaj se kleščna črpalka izplača namesto lamelne?
Pri dolgih obratovalnih časih in vakuumu nad 30 mbar(a). Po podatkih proizvajalca ima C-VLU pri 4.000 urah na leto do 96 % nižje letne stroške vzdrževanja in do 25 % nižje skupne stroške lastništva kot oljno mazana lamelna črpalka.
