Elmo Rietschle · F-Series
Radialna puhala F-Series.
Eno- in večstopenjska radialna puhala za velike pretoke pri nizki razliki tlaka – za sesanje in tlak, v kateri koli vgradni legi. Novo: visokohitrostno radialno puhalo F-RB.
- zmogljivost do (F-RB)
- 2.750 m³/h
- razlika tlaka do
- 180 mbar
- serij v ponudbi
- 5
Princip delovanja
Hitrost, ki postane tlak.
Radialno puhalo pospeši zrak s hitro vrtečim se tekalnim kolesom, spiralno ohišje pa hitrost pretvori v tlak.

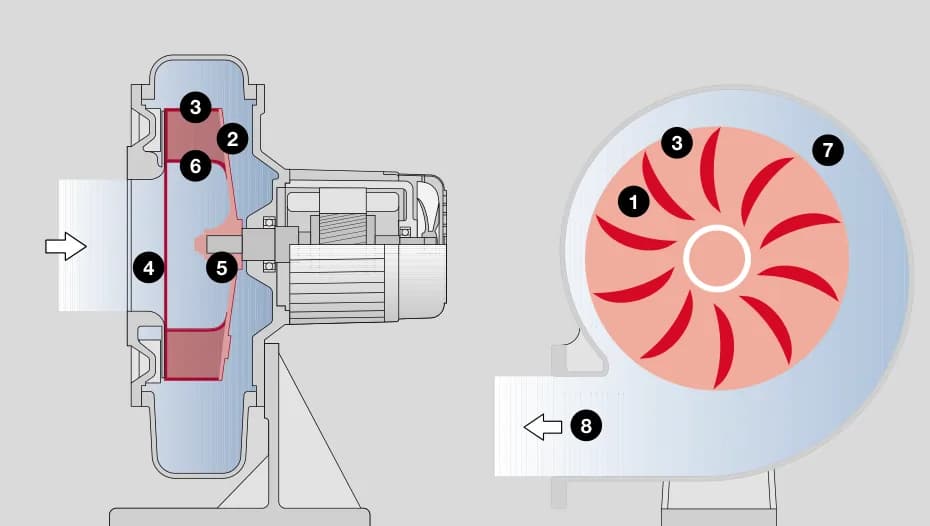

- Ko se tekalno kolo (2) vrti, centrifugalna sila potiska zrak v lopaticah (1) navzven, kjer izstopi na robu kolesa (3).
- V pestu kolesa (5) zato nastane podtlak in zrak priteka skozi vstopno odprtino (4).
- Vstopajoči zrak se v lopaticah (6) preusmeri iz aksialne v radialno smer in zaradi visoke hitrosti kolesa teče v spiralno ohišje (7).
- Tam se hitrost zmanjša in del energije se pretvori v tlak. Zrak izstopi skozi izstopno odprtino (8).
Prednosti
Zakaj radialna puhala Elmo Rietschle.
- Veliki pretoki
Enostopenjska F-RRE/F-RLE do 57 m³/min (približno 3.400 m³/h) – idealno pri nizki razliki tlaka.
- Tiho in brez vibracij
Lahka ohišja in tekalna kolesa iz litega aluminija, mirno delovanje.
- Ležaji brez vzdrževanja
Trajno mazani ležaji ne potrebujejo servisa.
- Procesno varno
Brez povratne kontaminacije – zrak ne pride v stik z oljem.
- Poljubna vgradna lega
Levo, desno, vodoravno ali navpično; F-RRE desnosučna in F-RLE levosučna za tesne prostore.
- Novo: F-RB
Visokohitrostno puhalo z do 60 % manjšo porabo energije kot stranskokanalno puhalo v isti delovni točki.
Serije
Serije radialnih puhal.
Kliknite serijo za tehnične podatke, izvedbe in povpraševanje.
- F-RBNovostΔp do 180 mbarzmogljivost do 2.750 m³/h
F-RER / F-RELPuhaloEnostopenjska, desno ali levo vrteča
F-CEV-DKompresor / tlakΔp do 125 mbarzmogljivost do 558 m³/h
F-CEV-SVakuumΔp do 115 mbarzmogljivost do 534 m³/h
F-CEVF (29)PuhaloΔp do 90 mbarzmogljivost do 300 m³/h
F-CEVF (31)PuhaloΔp do 70 mbarzmogljivost do 468 m³/h
Uporaba
Kje se uporabljajo.
Okoljska tehnika
- Prezračevanje
- Sušenje
- Odsesovalni sistemi
- Čiščenje odpadnih voda
Industrija
- Sušenje
- Odsesavanje prahu
- Vakuumsko čiščenje
- Klimatizacija in prezračevanje
Tisk in embalaža
- Omare za dovod zraka tiskarskih strojev
- Dodelava tiskovin
- Odsesavanje odrezkov folij in plastike
Tekstil, les, transport
- Sušenje in odsesavanje prahu v tekstilni industriji
- Odsesavanje prahu pri obdelavi lesa
- Pnevmatski transport
Izbira tehnologije
Kdaj izbrati radialna puhala?
Prava izbira, kadar
- Potrebujete zelo velik pretok pri razliki tlaka do približno 120 mbar (F-RB do 180 mbar)
- Gre za sušenje, odsesavanje ali dovod zraka
- Želite kompaktno, tiho puhalo brez vzdrževanja
- Puhalo bo vgrajeno v stroj ali omaro z malo prostora
Razmislite o drugi tehnologiji, kadar
Pogosta vprašanja
Vprašanja in odgovori.
Kakšna je razlika med radialnim in stranskokanalnim puhalom?
Radialno puhalo da zelo velik pretok pri nizki razliki tlaka. Stranskokanalno puhalo doseže višjo razliko tlaka (do približno 1.000 mbar) pri manjšem pretoku.
Kaj je F-RB?
Novo visokohitrostno radialno puhalo Elmo Rietschle z do približno 2.750 m³/h, vakuumom do 145 mbar in tlakom do 180 mbar. V isti delovni točki porabi do 60 % manj energije kot stranskokanalno puhalo.
Kdaj izbrati večstopenjsko puhalo F-CEV?
Ko potrebujete večjo razliko tlaka pri srednjem pretoku: F-CEV-S do 115 mbar vakuuma, F-CEV-D do 125 mbar tlaka. F-CEVF ima vgrajen filter in zbiralnik za papir, prah ali kose folije.
Povejte potrebe, mi predlagamo pravo rešitev.
Izpolnite kratek obrazec in pripravili vam bomo predlog vakuumske črpalke ali puhala glede na pretok, tlak ter pogoje delovanja. Po potrebi vključimo filtracijo, dušilce hrupa in dodatno opremo.
